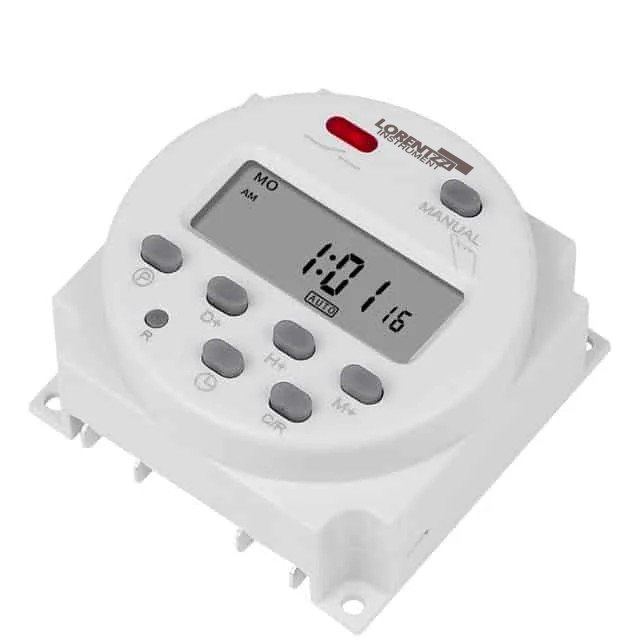

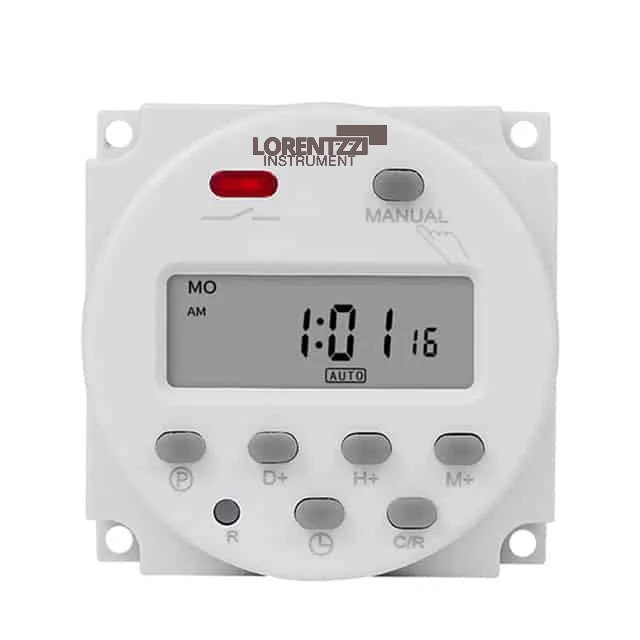

CN101A Zamanlayıcı

• Lorentzzi® CN101A zamanlayıcı, DC 12 V, DC 24 V ve DC 48 V (özelleştirme gerekir) veya AC 110 V, AC 220 V (50/60 Hz) dahil olmak üzere çeşitli çalışma voltajlarında mevcut olan panele monte haftalık programlanabilir bir zamanlayıcı anahtarıdır.
• Her gün 28 açma saatine kadar ayarlanabilir ve bu ayar Pazartesi, Çarşamba, Cuma veya Salı, Perşembe, Cumartesi, Cumartesi ve Pazar gibi 7 moda veya haftanın her gününe uygulanabilir. Bir kez ayarlandığında, işi otomatik olarak tekrarlayacaktır.
• Çıkıştan geçen maksimum akım şu kadardır 16 amper, Bu da CN101A zamanlayıcıyı doğrudan 2800 W@ 220 VAC tungsten lamba veya 700 W tek fazlı motor çalıştırmak için kullanabileceğimiz anlamına gelir. Çıkış kapasitesini yükseltmeniz gerekiyorsa, bir AC kontaktör kullanılmalıdır.
• Buna ek olarak, CN101A zamanlayıcı, zamanlayıcının en az 60 gün boyunca sorunsuz çalışmasını sağlayabilen bir yedek pil ile donatılmıştır.
• Bu zamanlayıcının varsayılan çıkışı SPST normalde açık kontak (model: CN101A) veya SPDT normalde açık ve normalde kapalı kontaktır (model: CN101B).
• Bu CN101A zamanlayıcı nasıl kullanılır? Lütfen indirin ve okuyun kullanım kılavuzu.
• Bu dijital zamanlayıcı anahtarı, okul zilleri, mağaza reklam panoları, otel gayzerleri, solenoid valfler, akvaryum oksijen kaynakları vb. gibi açma/kapama sürelerini kontrol etmek için birçok uygulamada kullanılabilir.

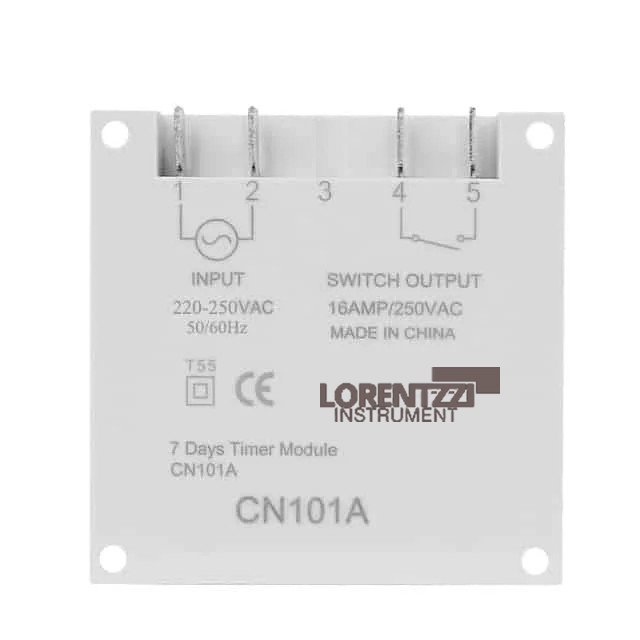

CN101A Zamanlayıcı Bağlantı Şeması:

Lütfen yükün harici bir güç kaynağı olmadan doğrudan çıkış terminallerine bağlanamayacağını unutmayın, çünkü çıkışlar kuru kontaklar. CN101A zamanlayıcı anahtarı için doğru kablolama aşağıda verilmiştir:

CN101A Zamanlayıcı Nasıl Ayarlanır

CN101A zamanlayıcıyı aşağıdaki 6 adımda ayarlayabilirsiniz:
