Introduction :

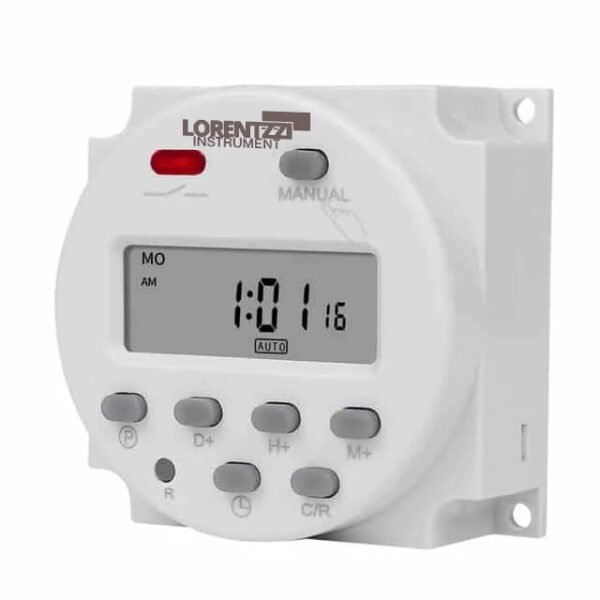

- Lorentzzi® La minuterie CN101A est un interrupteur programmable hebdomadaire monté sur panneau, disponible dans une variété de tensions de fonctionnement, y compris DC 12 V, DC 24 V et DC 48 V (à personnaliser) ou AC 110 V, AC 220 V (50/60 Hz).
- Il est possible de régler jusqu'à 28 heures d'allumage par jour, et ce réglage peut s'appliquer à 7 modes tels que lundi, mercredi, vendredi ou mardi, jeudi, samedi, samedi et dimanche, ou à tous les jours de la semaine. Une fois le réglage effectué, la tâche est automatiquement répétée.
- Le courant maximum à travers la sortie est jusqu'à 16 ampèresCela signifie que l'on peut utiliser directement cette minuterie CN101A pour faire fonctionner une lampe au tungstène de 2800 W@ 220 VAC ou un moteur monophasé de 700 W. Si vous avez besoin d'amplifier la capacité de sortie, un Contacteur CA doit être utilisé.
- De plus, notre minuterie CN101A est équipée d'une batterie de secours qui garantit un fonctionnement sans faille pendant au moins 60 jours.
- La sortie par défaut de cette minuterie est un contact SPST normalement ouvert (modèle : CN101A), ou un contact SPDT normalement ouvert et normalement fermé (modèle : CN101B).
- Comment utiliser ce minuteur ? Veuillez télécharger et lire le mode d'emploi son manuel d'utilisation.
Applications du minutier CN101A :
- Contrôle de l'éclairage: Éclairage public, enseignes de magasins, enseignes au néon, éclairage des façades de bâtiments, éclairage des serres ;
- Agriculture et aquaculture: pompes d'arrosage de jardin, électrovannes, aérateurs d'aquarium, systèmes hydroponiques ;
- Logements et hôtels: Chauffe-eau, résistances chauffantes, purificateurs d'air, gestion des pics et creux de consommation électrique ;
- Éducation et équipements publics: sonneries scolaires, systèmes de diffusion programmée ;
- Matériel de désinfection: lampes à ultraviolets, générateurs d'ozone ;
- Et d'autres applications, etc.
Schéma de câblage de la minuterie CN101A :
Veuillez noter que la charge ne peut pas être connectée directement aux bornes de sortie sans alimentation externe, car les sorties sont contacts secs. Voici le câblage correct de l'interrupteur temporisé CN101A :
Comment régler la minuterie du CN101A
Vous pouvez configurer la minuterie CN101A en suivant les 6 étapes suivantes :
Spécifications :
| Modèle | CN101A |
| Tension de fonctionnement | 220 VAC, 110 VAC, 50/60 Hz ; 12V DC/AC, 24V DC/AC |
| Capacité de charge | Charge résistive 16 A, charge inductive 8 A |
| Augmenter la capacité de charge | Disponible, veuillez l'utiliser avec le contacteur |
| Consommation électrique | Max. 2W |
| Correction d'erreurs | 1 S/jours (25℃) |
| Méthode de réglage | Bouton |
| Méthode d'indication | Écran LCD |
| Durée | 1 min~168 h |
| Réserve de marche | 60 jours |
| Batterie interne | 1,2V 40mAh (rechargeable) |
| Fonctionnement ON/OFF | 28 cycles marche/arrêt (jours/semaines) |
| Accessoires disponibles | Pour les boîtiers en plastique et les fils, veuillez nous contacter pour les ajouter. |
| Durée de vie mécanique | 1*10^7 fois |
| Durée de vie électrique | 1*10^7 fois |
| Température de fonctionnement | -10℃~50 ℃ |
| Humidité de fonctionnement | 35-85% RH max, sans condensation |
| Utilisation de l'application | Générateur d'ozone, équipement de désinfection, aquarium, ferme Contrôle des ampoules LED |
