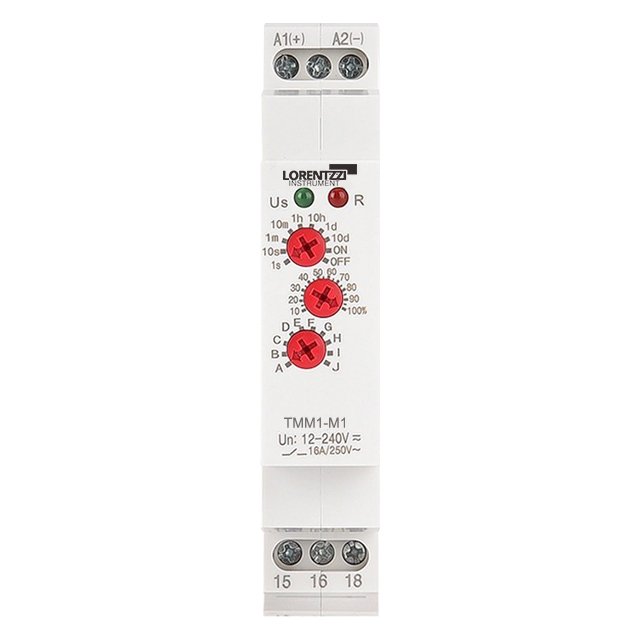

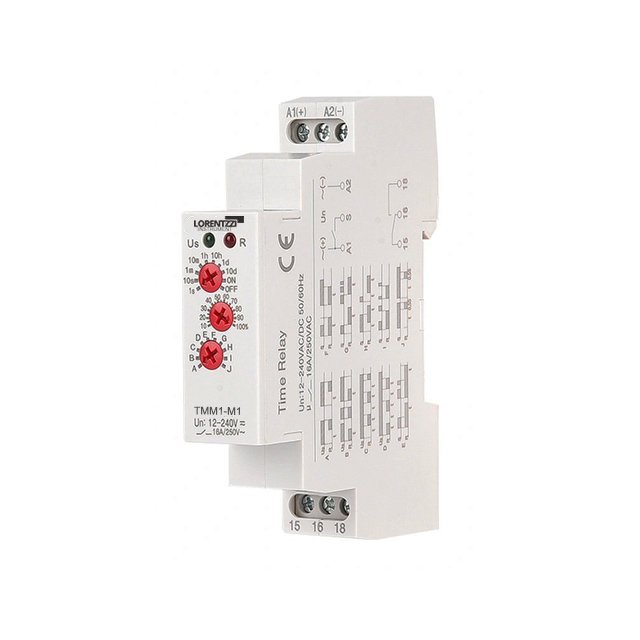

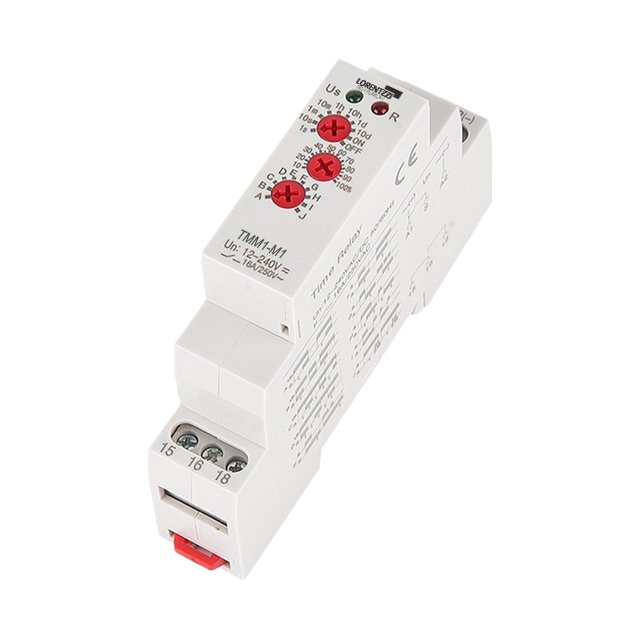

Многофункциональное реле задержки времени, модель TMM1, программируемое

Что такое многофункциональное реле с задержкой времени?

Lorentzzi® Многофункциональное реле времени TMM1 объединяет в одном устройстве различные функции управления по времени и может использоваться в качестве реле с задержкой включения, реле с задержкой выключения, реле с циклической задержкой и т. д.

В частности, он имеет до 10 режимов работы, а именно:

1. Режим A: реле с задержкой включения,
2. Режим B: Интервал включения, ,
3. Режим C: запуск с выключенной задержкой цикла,
4. Режим D: Задержка цикла при запуске,
5. Режим J: Импульсный выход.

Эти 5 режимов работы обеспечиваются за счет внешнего источника питания; эти функции аналогичны нашим H3CR-A8 реле задержки времени.

Остальные 5 режимов работы функционируют в соответствии с внешним сигналом (S), а именно:

1. Режим E: сигнал S включен, задержка начинается после его отключения,
2. Режим F: Задержка сразу после подключения управляющего сигнала,
3. Режим G: задержка выключения управляющего сигнала,
4. Режим H: Задержка включения и выключения управляющего сигнала,
5. Режим I: Самоблокировка.

В следующем разделе мы подробно расскажем об этих 10 рабочих режимах.

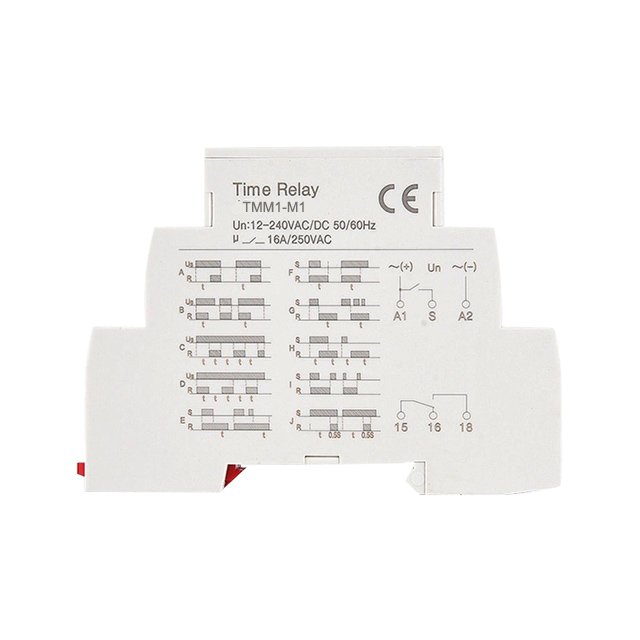

Описание каждого режима:

Режим A: При включении питания устройство начинает отсчет задержки в соответствии с установленным временем (T). По истечении времени задержки нормально разомкнутый контакт немедленно замыкается. При отключении питания нормально разомкнутый контакт возвращается в исходное состояние.

Режим B: После включения питания устройства нормально разомкнутый контакт немедленно замыкается, и устройство начинает работу по истечении заданного времени (T). По истечении заданного времени T нормально разомкнутый контакт размыкается. Если период задержки не завершился и питание устройства отключено, нормально разомкнутый контакт размыкается немедленно.

Режим C: Выполняется в цикле, причем сначала запускается отложенное включение питания.

Режим D: Выполняется в цикле, причем сначала запускается включение питания.

Режим J: После включения питания устройство немедленно начнет отсчёт задержки, продолжительность которой задана (T). По окончании задержки нормально разомкнутый контакт немедленно замкнётся, генерируя импульс продолжительностью 0,5 секунды.

Режим E: После включения питания устройства и подключения к сигналу (S) нагрузка немедленно вступает в работу, а соединение разрывается через определённый промежуток времени после спада управляющего сигнала.

Режим F: Устройство начинает работу сразу после включения питания и подключения к сигналу (S), а отключается через задержку T по нарастающему фронту управляющего сигнала.

Режим G: Когда устройство включено и сигнал (S) присутствует, нагрузка начинает работать на нисходящем фронте управляющего сигнала и продолжает работу до момента времени T.

Режим H: После включения питания устройства и подключения сигнала (S) нагрузка запускается с задержкой T и продолжает работать в течение T, после чего цикл повторяется.

Режим I: Функция самоблокировки. При включении питания устройства и подаче сигнала (S) нормально открытый контакт немедленно замыкается; при повторной подаче сигнала (S) нормально открытый контакт размыкается.

Приложения:

1. Управление последовательностью запуска двигателя,
2. Управление сценическим освещением и звуковым сопровождением,
3. Управление освещением лестничных пролетов,
4. Управление системами отопления и кондиционирования воздуха,
5. И так далее.

Технические характеристики:
