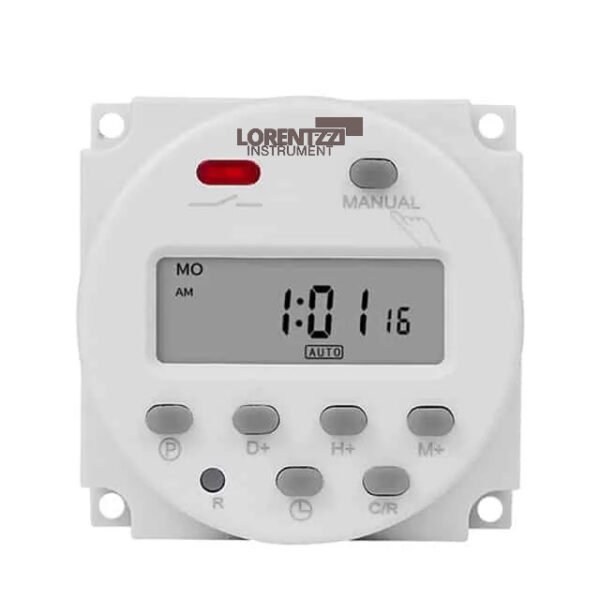

CN101A Timer

• Lorentzzi® Wyłącznik czasowy CN101A to montowany na panelu tygodniowy programowalny wyłącznik czasowy dostępny w różnych napięciach roboczych, w tym DC 12 V, DC 24 V i DC 48 V (wymaga dostosowania) lub AC 110 V, AC 220 V (50/60 Hz).
• Każdego dnia można ustawić do 28 godzin włączenia, a ustawienie to można zastosować do 7 trybów, takich jak poniedziałek, środa, piątek lub wtorek, czwartek, sobota, sobota i niedziela lub każdy dzień tygodnia. Po skonfigurowaniu zadanie będzie automatycznie powtarzane.
• Maksymalny prąd na wyjściu wynosi do 16 A, co oznacza, że możemy bezpośrednio użyć tego timera CN101A do obsługi lampy wolframowej o mocy 2800 W przy 220 VAC lub silnika jednofazowego o mocy 700 W. Jeśli konieczne jest zwiększenie mocy wyjściowej, można użyć Stycznik AC powinny być używane.
• Ponadto wyłącznik czasowy CN101A jest wyposażony w zapasową baterię, która może zapewnić bezproblemowe działanie wyłącznika czasowego przez co najmniej 60 dni.
• Domyślnym wyjściem tego timera jest styk normalnie otwarty SPST (model: CN101A) lub styk normalnie otwarty i normalnie zamknięty SPDT (model: CN101B).
• Jak korzystać z timera CN101A? Pobierz i przeczytaj jego instrukcja obsługi.
• Ten cyfrowy wyłącznik czasowy może być używany w wielu aplikacjach do kontrolowania czasu włączania/wyłączania, takich jak dzwonki szkolne, billboardy sklepowe, gejzery hotelowe, zawory elektromagnetyczne, źródła tlenu w akwarium itp.

Schemat połączeń czasomierza CN101A:

Należy pamiętać, że obciążenie nie może być podłączone bezpośrednio do zacisków wyjściowych bez zewnętrznego zasilania, ponieważ wyjścia są styki bezpotencjałowe. Poniżej przedstawiono prawidłowe okablowanie wyłącznika czasowego CN101A:

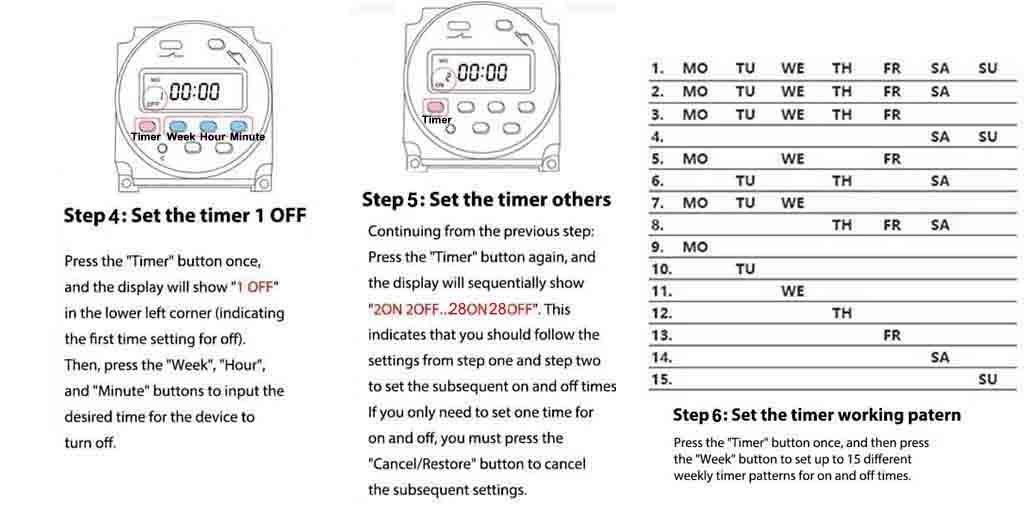

Jak ustawić timer CN101A

Wyłącznik czasowy CN101A można skonfigurować w następujących 6 krokach:
