Wprowadzenie:
- Przekaźnik bezpieczeństwa kurtyny świetlnej to jednostka sterująca, która działa w połączeniu z Kurtyna świetlna bezpieczeństwa z podwójnym wyjściem PNP lub NPN do pośredniego sterowania uruchamianiem i zatrzymywaniem silnika. W przeciwieństwie do powszechnie stosowanych przekaźników ogólnego przeznaczenia, jest on bezpieczniejszy i specjalnie zaprojektowany do zastosowań o wysokim standardzie bezpieczeństwa.
- Zapewnia najwyższy poziom bezpieczeństwa w porównaniu z konwencjonalnymi przekaźniki pośrednie z dwóch kluczowych powodów: 1. Po uruchomieniu kurtyny świetlnej bezpieczeństwa przekaźnik automatycznie blokuje swoje wyjście. System można zresetować tylko ręcznie, naciskając podłączony przycisk zatrzymania awaryjnego. 2. Dodatkowo, zastosowano wewnętrzną redundantną konstrukcję obwodu, aby zapewnić niezawodną i zwiększoną ochronę bezpieczeństwa.

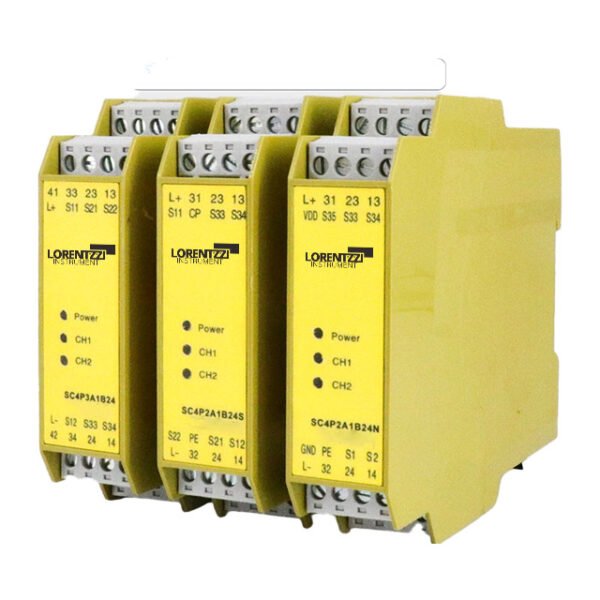

- Przekaźniki bezpieczeństwa kurtyn świetlnych marki Lorentzzi są dostępne w 6 modelach (więcej szczegółów można znaleźć w naszej ofercie). instrukcja obsługi przekaźnika kurtyny świetlnej bezpieczeństwa), które mogą być używane nie tylko z kurtynami świetlnymi bezpieczeństwa o różnych wysokościach, ale także z drzwiami bezpieczeństwa, przyciskami awaryjnymi itp. w celu zatrzymania maszyny, gdy osoba lub obiekt wejdzie w strefę zagrożenia.
- Niezależnie od tego, czy wyjście czujnika kurtyny świetlnej bezpieczeństwa jest podwójne PNP czy NPN, nasz przekaźnik kurtyny świetlnej bezpieczeństwa SC4P3A1B24 jest kompatybilny. Posiada on cztery kanały sterowania: jeden styk normalnie zamknięty (NC) i trzy styki normalnie otwarte (NO). Schemat okablowania jest następujący:
-
- Jeśli chcesz używać go z czujnikami fotoelektrycznymi do realizacji Funkcja wyciszania, można spróbować użyć naszego przekaźnika bezpieczeństwa SC4P2A1B24P-M.
- Chcesz dowiedzieć się więcej o naszych przekaźnikach kurtyn świetlnych lub potrzebujesz wsparcia technicznego? Wypełnij poniższy formularz, aby skontaktować się z nami już dziś!
Specyfikacje:
| Model | SC4P2A1B22 | SC4P2A1B24 | SC4P3A1B24 | SC4P2A1B24N/P | SC4P2A1B24C | SC4P2A1B24S |
| Styk wyjściowy | 2*NO, 1*NC | 2*NO, 1*NC | 3*NO, 1*NC | 2*NO, 1*NC | 2*NO, 1* N/C | 2*NO, 1*NC |
| Tryb resetowania | Ręczny lub automatyczny | Ręczny lub automatyczny | Ręczny lub automatyczny | Ręczny lub automatyczny | Ręczny lub automatyczny | / |
| Zasilanie | DC/AC85-264V | DC24V | DC24V | DC24V | DC24V | DC24V |
| Zużycie energii | 3W | |||||
| Średni czas do niebezpiecznej awarii (MTTF) | 60a | 111a | 111a | 374a | 94a | 111a |
| Wskaźnik niebezpiecznych awarii na godzinę | 4.7*10-⁸ | 2.5*10-⁸ | 2.5*10-⁸ | 2.6*10-⁸ | 2.0*10-⁸ | 2.0*10-⁸ |
| Zdolność przełączania | AC-15, 5A/250V；DC-13, 6A/24V | |||||
| Czas zwolnienia bufora | <15 ms | |||||
| Zakres diagnostyki | >99% | |||||
| Klasa ochrony | IP50 | |||||
| Temperatura pracy | -10~+55°C | |||||
| Temperatura przechowywania | -40~+85°C | |||||
| Pole przekroju poprzecznego przewodu | Maks. 2,5 mm² | |||||
| Długość kabla | Maks. 100 mm | |||||
| Wymiary | 97*23*116 mm (dł.*szer.*wys.) | |||||
| Standardy zgodności | EN 60947-5-1, EN 61000-6-2, EN 61000-6-3, IEC/EN 60204-1, EN ISO 13849-1 |
