Wprowadzenie:
-

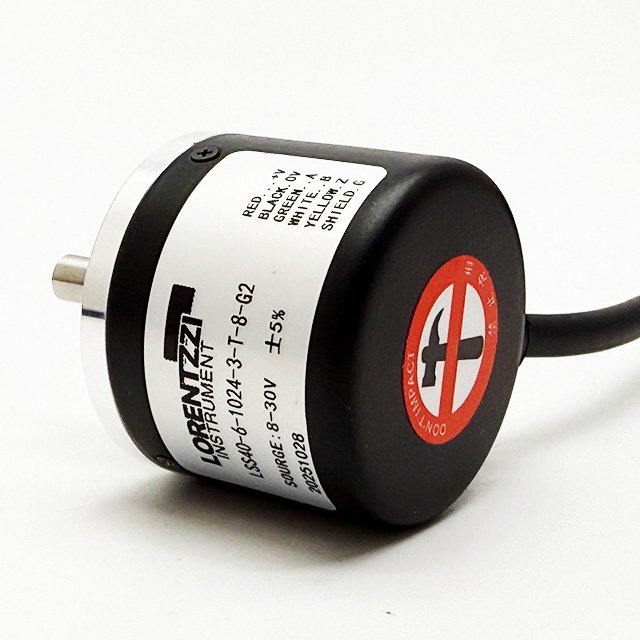

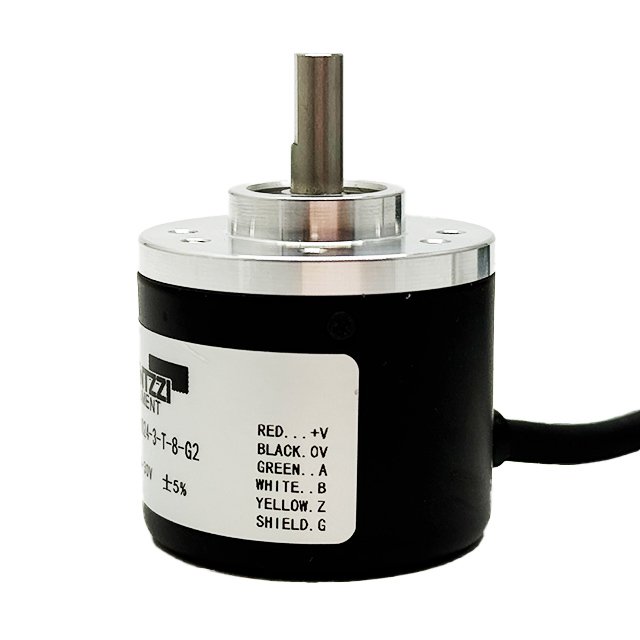

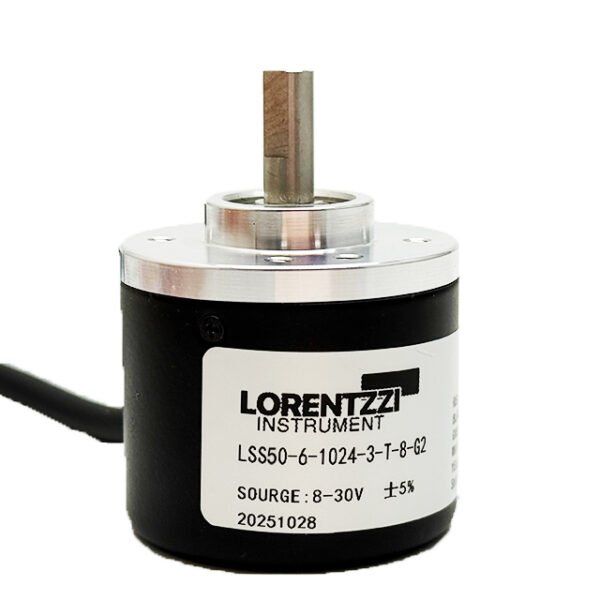

- Lorentzzi® Enkoder obrotowy marki 1024 PPR to inkrementalny enkoder optyczny, który może generować 1024 impulsy po jednym obrocie. Im wyższy impuls, tym większa dokładność pomiaru kąta obrotu lub prędkości silnika.
- Inkrementalny enkoder obrotowy jest zwykle używany razem z serwomotorem jako czujnik sprzężenia zwrotnego w celu monitorowania w czasie rzeczywistym i precyzyjnego sterowania stanem silnika.
- Nasz fotoelektryczny enkoder obrotowy 1024 PPR ma do wyboru 3-fazowe wyjście A, B, Z lub 6-fazowe wyjście A, A-, B, B-, Z, Z-. Faza A i faza B (lub A, A-, B, B-) to kwadraturowe sygnały impulsowe używany do określenia kierunku obrotu. Faza Z jest impulsem zerowym dla pozycjonowania punktu odniesienia.

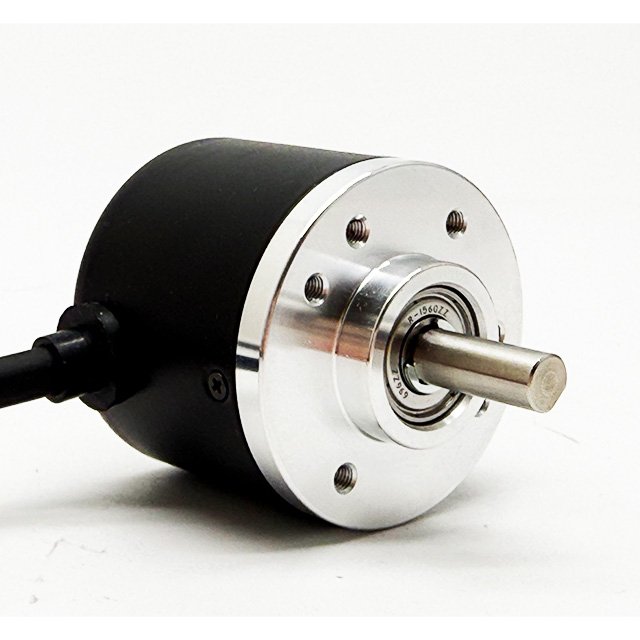

- Jego średnica zewnętrzna wynosi 50 mm, średnica wału może wynosić 6 mm lub 8 mm, dostępne są również inne średnice.
- Standardowa długość kabla wynosi 2 metry, a wyjście kabla może znajdować się z tyłu lub z boku.
- Sygnał wyjściowy może być biegun totemowy, otwarty kolektor NPN, otwarty kolektor PNP, sterownik linii 26LS31 (tylko napięcie robocze 5 VDC) lub sterownik linii 7272 (szerokie napięcie robocze 8-30 VDC) lub push-pull.
- Jeśli chcesz zapytać o cenę naszych przyrostowych optycznych enkoderów obrotowych 1024 PPR, wypełnij formularz na dole i skontaktuj się z nami już teraz!
Sprzęgła enkodera obrotowego z wałem pełnym Lorentzzi:
Kod zamówienia:
Specyfikacja:
| Parametr mechaniczny | |
| Średnica zewnętrzna | 50 mm |
| Typ wału | Wał pełny |
| Średnica wału | 6 mm lub 8 mm |
| Prędkość maksymalna | 6000 OBR. |
| Obciążenie wału | 20N |
| Temperatura robocza | -10℃~70℃ |
| Stopień ochrony | IP50 |
| Metoda połączenia | Łącznik |
| Maksymalna rozdzielczość | 1024 PPR lub inne rezolucje |
| Parametr elektryczny | |
| Wyjście | Biegun totemowy, otwarty kolektor (NPN lub PNP), wyjście napięciowe, sterownik linii, push-pull |
| Napięcie robocze | 5VDC lub 8-30VDC |
| Wskaźnik odpowiedzi | 100 kHz |
