Los relés de estado sólido y los reguladores de potencia SCR se utilizan ampliamente en sistemas de calefacción sistemas de control de temperatura gracias a sus ventajas, como la ausencia de contactos móviles, su larga vida útil y su rápida velocidad de respuesta.
¿Pero conoces las principales diferencias entre estos dos productos?
En esta entrada del blog, te ofreceremos un análisis comparativo detallado para ayudarte a comprenderlos mejor.
¿Qué es un regulador de potencia SCR?
Reguladores de potencia SCR Son dispositivos de control de potencia de estado sólido muy utilizados en sistemas de control de temperatura. Regulan de forma lineal la potencia de salida de la carga de calefacción ajustando la tensión de salida de CA, lo que permite lograr un control de temperatura preciso y estable.
Por ejemplo, si la tensión de entrada al regulador de potencia SCR es monofásica de 110 V CA o 220 V CA, y la señal de control del regulador de potencia SCR suele ser de 4-20 mA, 0-5 V CC, 0-10 V CC o un potenciómetro, al aumentar la señal de control de 0% a 100%, su tensión de salida también aumentará de 0% a 100%, respectivamente.
Si quieres saber más sobre los reguladores de potencia SCR, puedes consultar nuestra entrada del blog: Regulador de potencia SCR: Qué es y cómo funciona.
¿Qué es un relé de estado sólido?

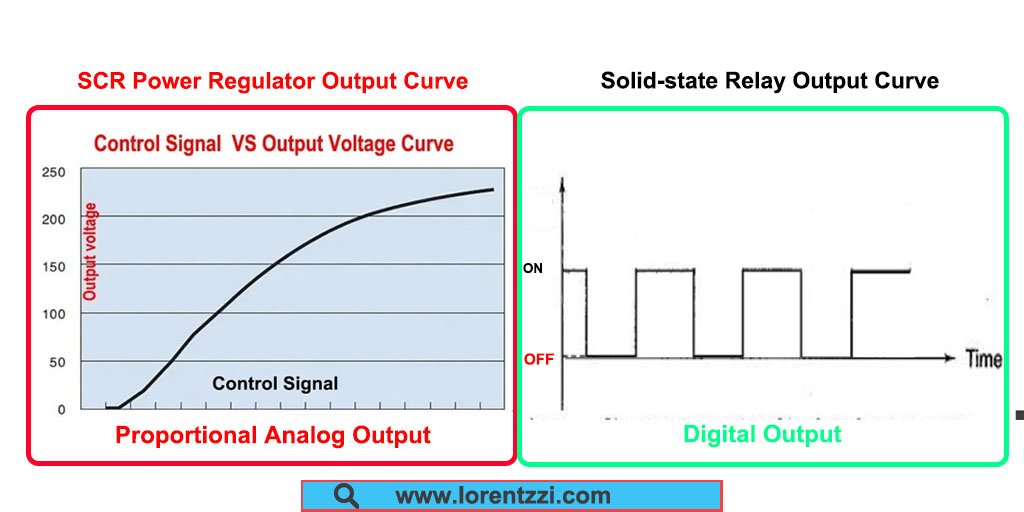

A diferencia de los reguladores de potencia con rectificadores controlados por silicio (SCR), relés de estado sólido Son dispositivos de conmutación con solo dos estados: totalmente encendidos (100%) o totalmente apagados (0%). No presentan estados intermedios como 10%, 30%, 50% y 80% de la tensión de entrada.
Por ejemplo, tomemos el Relé de estado sólido SSR-40DA a modo de ejemplo para explicar su principio de funcionamiento. Cuando se aplica una tensión de señal de control de entre 3 y 32 V CC, se activa su sección de carga de 24-480 V CA; una vez retirada la señal de control, la carga se desconecta inmediatamente.
Diferencias clave entre el regulador de potencia SCR y el relé de estado sólido
Los reguladores de potencia SCR y los relés de estado sólido presentan 12 diferencias, entre las que se incluyen la señal de control, el principio de funcionamiento, la función, la tensión de salida, etc. A continuación, hemos elaborado una tabla con esta comparación para que le sirva de referencia:
| Elemento de comparación | Regulador de potencia SCR | Relé de estado sólido |
|---|---|---|
|
Señal de control |
Señales analógicas como 0-5 VCC, 0-10 VCC y 4-20 mA. |
Señal digital, por ejemplo:
Relé de estado sólido CC/CA: 3-32 V CC
Relé de estado sólido CA/CA: 24-280 V CA.
|
|
Principio de funcionamiento |
Control del ángulo de fase: ajusta de forma continua y lineal la potencia de salida desde 0% hasta 100%. |
Opción de encendido en el paso por cero o aleatorio: la alimentación solo se enciende o se apaga por completo, sin ajuste proporcional. |
|
Función |
Bucle cerrado: tensión constante, corriente constante, potencia constante y bucle abierto opcional. |
Bucle abierto: control simple de encendido/apagado. |
|
Tensión de salida |
Salida de CA de variación continua (0~100% de tensión de entrada). |
Tensión de CA de entrada fija: sin salida o salida 100% equivalente a la tensión de entrada. |
|
Aplicación principal |
Control más preciso de la temperatura de calentamiento (extrusoras de plástico, hornos, hornos industriales, tubos calefactores cerámicos). |
Control sencillo de encendido y apagado de cargas (pequeños calefactores, iluminación, válvulas solenoides sin requisitos precisos de temperatura). |
|
Precisión en el control de la temperatura |
Muy alto. |
Es relativamente baja en comparación con el regulador de potencia SCR, y los frecuentes ciclos de encendido y apagado provocan una oscilación evidente de la temperatura. |
|
Precio |
Alta |
Bajo |
|
Corriente máxima |
Amplia gama de aplicaciones: Disponibles desde 10 A hasta miles de amperios, adecuados para grandes equipos industriales de control de temperatura. |
La mayoría son de corriente baja o media (≤200 A); los modelos de corriente ultraalta son poco frecuentes. |
|
Comunicación |
Los acondicionadores de potencia SCR suelen incorporar funciones de comunicación, como un puerto de comunicación RS485, para que los operadores puedan supervisar su estado de forma remota. |
Los relés de estado sólido son actuadores pasivos que no disponen de capacidades de comunicación de fábrica, por lo que los operadores no pueden supervisar a distancia su estado de funcionamiento. |
|
«Todo en uno» o no |
Sí, la mayoría de los reguladores de potencia SCR están integrados, es decir, combinan el tiristor, el circuito de control, el disipador térmico y el ventilador de refrigeración. Algunos proveedores incluso incorporan un controlador de temperatura PID en sus reguladores de potencia SCR. |
Por lo general, son de tipo dividido. En el caso de los relés de estado sólido con corrientes elevadas, es necesario instalar disipadores térmicos y ventiladores de refrigeración para facilitar su enfriamiento. El control de la temperatura requiere un acondicionamiento de señal externo o un controlador PID. |
|
Peso |
Dado que la mayoría de los reguladores de potencia SCR son unidades integradas, suelen ser mucho más pesados que los relés de estado sólido. |
Muy ligero y compacto. |
¿Cuáles son la tensión constante, la corriente constante y la potencia constante del regulador de potencia SCR?
Reguladores de potencia SCR de alta gama de Lorentzzi funcionan en varios modos, entre ellos el de tensión constante, corriente constante, potencia constante y bucle abierto. ¿Qué significan estos modos? A continuación los explicaremos con detalle.
Tensión constante
El modo de tensión constante se utiliza principalmente para hacer frente a las fluctuaciones de tensión externas.
Es decir, cuando varía la resistencia de la red eléctrica o de la carga, si el regulador de potencia SCR funciona en este modo, puede mantener una tensión constante mediante el mecanismo de retroalimentación negativa de tensión PID integrado en el propio regulador de potencia SCR.
Corriente constante
El modo de funcionamiento de corriente constante se utiliza principalmente para mantener la corriente de salida del regulador de potencia SCR con el fin de resolver problemas como el envejecimiento del calentador (Nota: cuando el calentador envejece, su resistencia aumenta. Por lo tanto, si la tensión de salida no varía, la eficiencia de calentamiento disminuirá, lo que provocará un aumento descontrolado de la temperatura, con el consiguiente desperdicio de materia prima, la degradación de la calidad del producto, etc.).
El modo de funcionamiento de corriente constante utiliza la corriente como señal de retroalimentación. Cuando la resistencia de la carga aumenta, la tensión se incrementa automáticamente para mantener una corriente constante (la corriente es fija y la tensión varía en función de la carga).
Potencia constante
El modo de funcionamiento de potencia constante se utiliza para mantener estables la tensión y la corriente, lo que permite resolver problemas como las fluctuaciones de tensión y el desgaste de los elementos calefactores.
Cuando funciona en este modo, el regulador de potencia SCR puede recopilar simultáneamente datos de tensión y corriente para calcular la potencia, y ajustar dinámicamente el producto de ambos para mantenerlo constante (la potencia es fija, mientras que la tensión y la corriente varían dinámicamente en función de la carga y la red eléctrica).
¿Cómo elegir entre un regulador de potencia SCR y un relé de estado sólido?
Desde el punto de vista presupuestario, los reguladores de potencia SCR son siempre más caros que los relés de estado sólido para la misma potencia de salida, ya que ofrecen más funciones, como la comunicación, arranque suave y parada suave, así como control en bucle cerrado: control de tensión constante, corriente constante y potencia constante.
Desde otro punto de vista, como la supervisión remota y la precisión en el control de la temperatura, los reguladores de potencia SCR son una mejor opción; aunque son más caros, ofrecen más prestaciones que los relés de estado sólido.
En pocas palabras, si necesitas un control de temperatura más preciso y das prioridad a la calidad de los productos fabricados por tu sistema de control de temperatura, elige un regulador de potencia SCR; si tu presupuesto es limitado y solo necesitas un control de conmutación sencillo, un relé de estado sólido es la opción ideal.
Conclusión
En resumen, tanto los reguladores de potencia SCR como los relés de estado sólido pueden utilizarse ampliamente en sistemas de control de temperatura; sin embargo, si necesitas un control de temperatura más preciso y más funciones, te recomendamos que elijas un regulador de potencia SCR.
Lorentzzi Eléctrico ofrece reguladores de potencia SCR de alta gama, de 10 a 1.000 amperios, y relés de estado sólido económicos, de 10 a 200 amperios, o reguladores de tensión de estado sólido para sus distintos equipos de control de calefacción. Si está interesado en adquirir alguno de ellos o necesita que le ofrezcamos una solución completa, envíenos un correo electrónico a shonxu@lorentzzi.com para más detalles.
