يعد كتم صوت ستارة ضوء الأمان وسيلة مهمة لتحديد البضائع من الأفراد.
كيف يحقق ذلك إذن؟
هناك ثلاث طرق: كتم الصوت من النوع X (المتقاطع) مع مستشعرين كهروضوئيين، وكتم الصوت من النوع L مع مستشعرين كهروضوئيين، وكتم الصوت المتسلسل في الوضع T مع 4 مستشعرات.
ما هو كتم صوت ستارة ضوء الأمان؟
كتم الصوت هي وظيفة توقف مؤقتاً التشغيل الوقائي لستارة ضوء الأمان. فكر في الأمر مثل وضع هاتفك على وضع “عدم الإزعاج”، حيث يتم تجاهل المكالمات الواردة لفترة قصيرة، ولكن يظل الهاتف يعمل بكامل طاقته.
يستخدم مستشعرات كتم الصوت الخارجية للتمييز بين المواد والأفراد لتحقيق هذه الوظيفة. وهذا يسمح للبضائع بالدخول والخروج من المنطقة الخطرة المحمية بحرية، مع ضمان أنه إذا حاول شخص ما الدخول، فإن الماكينة ستتوقف عن العمل على الفور، وبالتالي منع الإصابة.
في الأقسام التالية، سنشرح بالتفصيل طرق الكتم الثلاثة المذكورة أعلاه.

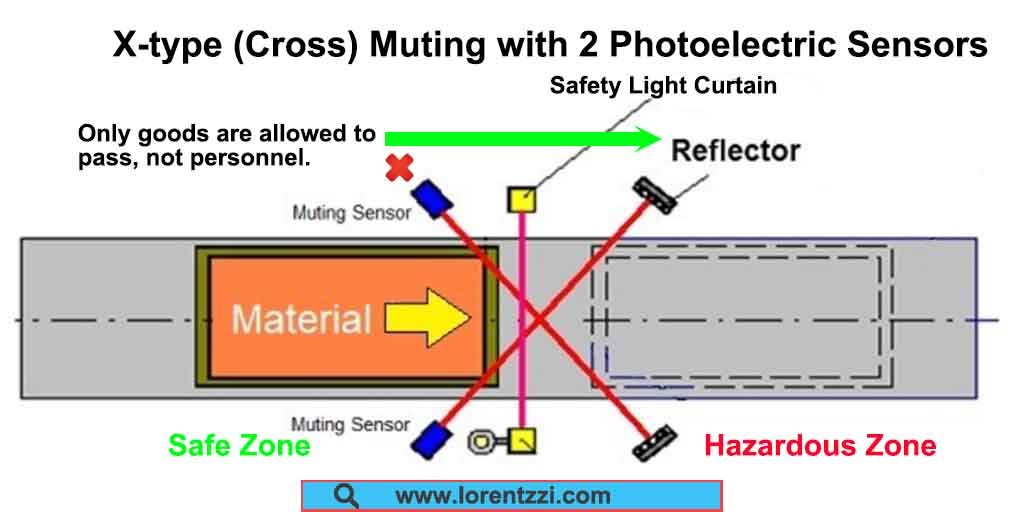

كتم الصوت (متقاطع) من النوع X مع مستشعرين كهروضوئيين
يسمح الوضع من النوع X بنقل البضائع من المنطقة الآمنة إلى منطقة الخطر، مع منع الأفراد من دخول منطقة الخطر من المنطقة الآمنة.
يأتي الاسم من تخطيط تركيب المستشعرين الكهروضوئيين الصامتين: تتقاطع أشعة الضوء المنبعثة والمستقبلة مع بعضها البعض لتشكل شكل “X” - كما هو موضح في الصورة أعلاه.
الشرط الأساسي لهذا الإعداد هو أن تكون نقطة تقاطع الشعاعين الضوئيين داخل منطقة الخطر.
هذا التصميم المحدد للتقاطع يجعل من الصعب للغاية على أي شخص حجب شعاعي المستشعرين عن طريق الخطأ أو عن قصد في نفس الوقت. من خلال منع سيناريو الحجب المزدوج هذا، يتجنب النظام الأخطاء المنطقية ويضمن عدم تجاوز وظائف السلامة دون قصد.
على سبيل المثال، من الناحية العملية، يمكننا عمليًا نقل المواد بسلاسة من المنطقة الآمنة إلى الماكينة على الحزام الناقل دون أن يؤدي ذلك إلى توقف الماكينة. في الوقت نفسه، تم تصميم المنطق (انظر الجدول أدناه) بحيث إذا حاول شخص ما الدخول، سيكتشف النظام بشكل موثوق التطفل ويوقف الجهاز على الفور لضمان الأمان.
عند تركيب الستائر الضوئية الآمنة ومستشعرات كتم الصوت، يرجى ملاحظة النقاط الأربع التالية:
- وفقاً ل ISO 13855, ، يجب أن يكون ارتفاع التركيب لأدنى محور ضوئي لستارة إضاءة الأمان أقل من 300 مم؛ فإذا كان أكبر من هذا الارتفاع، فقد يتسلق الأشخاص، مما قد يؤدي إلى الإصابة.
- يجب أن يكون الحد الأدنى لارتفاع تركيب مستشعرات كتم الصوت الكهروضوئية أكبر من أدنى محور بصري.
- عند مرور البضائع من خلال ستارة ضوء الأمان، يجب أن تكون المسافة بين البضائع وحافة شبكة ضوء الأمان أقل من 180 مم؛ وإلا فقد يمر الأفراد مع البضائع، مما يسبب خطرًا.
- يجب أن يكون تقاطع الحزم من مجموعتين من المستشعرات الكهروضوئية الصامتة داخل منطقة الخطر.
مخطط منطق كتم صوت ستارة ضوء الأمان ذات الوضع X- الوضع X
يمكنك برمجة PLC وفقًا للرسم البياني المنطقي التالي لتحقيق وظيفة كتم صوت ستارة ضوء الأمان لتحديد الأفراد والبضائع:
| البند | كتم صوت المستشعر 1 | كتم صوت المستشعر 2 | ستارة الإضاءة الآمنة | توقف الماكينة أم لا |
|---|---|---|---|---|
|
الحالة 1 |
محجوب |
محجوب |
محجوب |
بدون توقف (مدخل البضائع) |
|
الحالة 2 |
محجوب |
محجوب |
غير محجوب |
يبدأ كتم الصوت، لا يتوقف الجهاز |
|
الحالة 3 |
محجوب |
غير محجوب |
محجوب |
توقف(مدخل شخص) |
|
الحالة 4 |
غير محجوب |
محجوب |
محجوب |
توقف(مدخل شخص) |
|
الحالة 5 |
غير محجوب |
غير محجوب |
محجوب |
توقف(مدخل شخص) |
كتم الصوت L مع 2 مستشعرين كهروضوئيين
على العكس من ذلك، تم تصميم وضع كتم الصوت من النوع L للسماح للبضائع بالانتقال من المناطق الخطرة إلى المناطق الآمنة مع منع الأجسام أو الأشخاص من الانتقال من المناطق الآمنة إلى المناطق الخطرة.
دعونا نلقي نظرة على كيفية تحديد السلع والأفراد.
ويعتمد بشكل أساسي على جهازي استشعار كهروضوئي كاتم للصوت مثبتين في المنطقة الخطرة. ومنطقه كالتالي:
- إذا كان تسلسل الإدخال كتم صوت المستشعر الكهروضوئي أ(هذا المستشعر أبعد من الستارة الضوئية الآمنة) ->إيقاف تشغيل المستشعر الكهروضوئي ب(هذا المستشعر هو الأقرب إلى ستارة ضوء الأمان)-> ستارة ضوء الأمان، يمكن برمجة PLC وتحديد أن المدخل من منطقة خطرة إلى منطقة آمنة، أي مدخل البضائع. لذلك، سيتم ضبط ستارة ضوء الأمان على وضع كتم الصوت وتعطيلها. من المهم ملاحظة أنه عندما يتم حظر المستشعر B، يبدأ وقت كتم الصوت في العد التنازلي. يجب أن يتطابق وقت كتم الصوت مع وقت خروج البضائع ويجب ألا يكون طويلاً جدًا.
- إذا كان التسلسل معكوسًا، أي ستارة ضوء الأمان -> أي مستشعر كهروضوئي صامت، يمكن برمجة PLC وتحديد أن المدخل هو مدخل الأفراد. لذلك، سوف يقوم المجلس التشريعي المنطقي القابل للبرمجة بتشغيل مخرج وإيقاف تشغيل الماكينة على الفور في اللحظة التي يتم فيها حجب الضوء من ستارة ضوء الأمان.
كتم صوت ستارة ضوء الأمان المتتابعة في الوضع T مع 4 مستشعرات
يستخدم وضع كتم الصوت هذا أربعة مستشعرات كهروضوئية لإنشاء تسلسل صارم للدخول/الخروج، مما يمكّن النظام من التمييز بشكل موثوق بين الأفراد والبضائع.
كيف يعمل كتم الصوت المتسلسل في الوضع T؟
صُمم وضع كتم الصوت هذا للحفاظ على الإنتاجية من خلال السماح للبضائع بالدخول والخروج دون التسبب في توقف الماكينة، مع ضمان اكتشاف أي شخص يحاول الدخول إلى منطقة خطرة على الفور وإيقاف الماكينة بأمان.
كما يتضح من الرسم البياني أعلاه، على سبيل المثال، يتم تركيب مستشعرين لكتم الصوت A وB على الجانب الأيسر من ستارة ضوء الأمان، بينما يتم تركيب مستشعرين آخرين لكتم الصوت C وD على الجانب الآخر من ستارة ضوء الأمان.
منطق كتم صوت ستارة ضوء الأمان في الوضع T:
تجدر الإشارة إلى أن حجم البضاعة يجب أن يكون أكبر من المسافة بين مستشعر كتم الصوت A ومستشعر كتم الصوت B، وكذلك المستشعر C والمستشعر D.
لذا يجب أن يكون المنطق هو
- A->>AB->B->ستارة ضوء الأمان، سيتم تنشيط وظيفة كتم الصوت,
- C->CD->C-> ستارة ضوء الأمان، سيتم تنشيط وظيفة كتم الصوت,
- لن تقوم التسلسلات الأخرى بتفعيل وظيفة كتم الصوت.
كيف يمكن تحقيق وظيفة كتم صوت ضوء الأمان؟
هناك طريقتان لتحقيق وظيفة كتم صوت ستارة ضوء الأمان:
- ستائر ضوئية مدمجة لكتم الصوت: تحتوي بعض الستائر الضوئية الآمنة (على سبيل المثال، سلسلة Keyence GR-L، وSICK deTec4، و Omron F3SJ) على وظيفة كتم الصوت المدمجة التي يمكن تهيئتها باستخدام برنامج الشركة المصنعة. لورنتزي® يمكن أن تنتج وتزود ستارة ضوء الأمان بوظيفة كتم الصوت، بحيث يمكنك استخدام مرحل الأمان لتحقيق ذلك, اتصل بنا لإرسال استفسارك الآن!
- وحدات كتم الصوت الخارجية: بالنسبة لستائر الإضاءة الآمنة القياسية بدون كتم الصوت المدمجة، يمكنك استخدام وحدات كتم الصوت المخصصة (على سبيل المثال، Schneider XPSLCMUT1160 أو مرحل الأمان طراز SC4P2P2A1B24N/P-M) أو وحدات التحكم المنطقية المنطقية القابلة للبرمجة (PLCs) الآمنة مع كتل دالة كتم الصوت، مع الجداول المنطقية الواردة أعلاه.
الخاتمة
باختصار، يُستخدم كتم الصوت من النوع X (المتقاطع) للستائر الضوئية الآمنة عندما تنتقل البضائع من منطقة آمنة إلى منطقة خطرة، مع منع الأفراد من الدخول.
يستخدم كتم الصوت من النوع L في الاتجاه المعاكس، أي عندما تنتقل البضائع من منطقة خطرة إلى منطقة آمنة.
يدعم كتم الصوت من النوع T الحركة في كلا الاتجاهين، مما يسمح للبضائع إما بالدخول إلى المنطقة الخطرة أو الخروج منها.
يمكن لجميع طرق الكتم الثلاثة التمييز بفعالية بين البضائع والأفراد وضمان حماية موثوقة للمشغل.
