مقدمة وحدة التحكم بالطاقة SCR مقدمة:
- مقوم الطاقة SCR (المقوم المتحكم فيه بالسيليكون) هو جهاز أشباه موصلات يقوم بتغيير الجهد على الحمل عن طريق ضبط زاوية توصيل الزناد للثايرستور الناتج، وبالتالي ضبط طاقة الخرج وتحقيق جهد الحمل من الصفر إلى الجهد المطبق.
- منظم الطاقة SCR الذي تنتجه شركة Lorentzzi هو منظم جهد اقتصادي ثلاثي الأطوار مع خرج طوري. يمكننا أيضًا توفير سخان أكثر قوة وحدة تحكم طاقة الثايرستور ذات الحلقة المغلقة.
- يمكن أن تكون إشارة التحكم 4-20 مللي أمبير، أو 0-5 فولت تيار مستمر، أو 0-10 فولت تيار مستمر مولدة من جهاز التحكم في درجة الحرارة PIDأو يمكن التحكم فيه يدوياً بواسطة مقياس الجهد.
- الخرج هو خرج خطي. مع زيادة إشارة التحكم أو نقصانها، سيزداد جهد الخرج أو ينخفض وفقًا لذلك.
- تتوافر منظمات الطاقة SCR هذه في نطاقات تيار من 60 أمبير إلى 450 أمبير ويتم تجميعها مع أحواض حرارية ومراوح تبريد مناسبة.
- يمكن أيضًا استخدام مرحلات الحالة الصلبة في تطبيقات التحكم الحراري، إلا أن وحدة التحكم في الجهد هذه مناسبة بشكل أفضل للأحمال الثقيلة مقارنةً بـ مفاعلات SSRs ثلاثية الطور. لمعرفة المزيد عن الفروق بين مفاعلات SCRs ومفاعلات SSRs، يرجى الاطلاع على هذه المقالة -SSR مقابل SCR: 4 اختلافات كبيرة بينهما.
تطبيقات وحدة التحكم في الطاقة SCR:
- معدات التدفئة: الفرن الكهربائي، الفرن، معدات التسخين، معدات القولبة بالحقن، معدات النسيج، نظام التجفيف
- معدات الإضاءة: إضاءة المسرح، وإضاءة الفنادق، والإضاءة الصناعية، والإضاءة العامة
- محرك المحرك وتنظيم السرعة: محرك المروحة، محرك مضخة المياه، محرك عزم الدوران
- ضوابط صناعية أخرى: المحولات، والمحثات، والطلاء الكهربائي، واللحام.
المواصفات:
| اسم المنتج | وحدة التحكم في الطاقة SCR 3 مراحل SCR |
| الطراز | LTSCR-الحالي |
| نطاق جهد الإدخال | 100 ~ 450 فولت تيار متردد (3 أطوار 3 أسلاك أو 4 أسلاك) |
| ضبط نطاق الجهد الكهربائي | 0 ~ جهد الدخل خطيًا |
| المتاحة حالياً | 60~450 A |

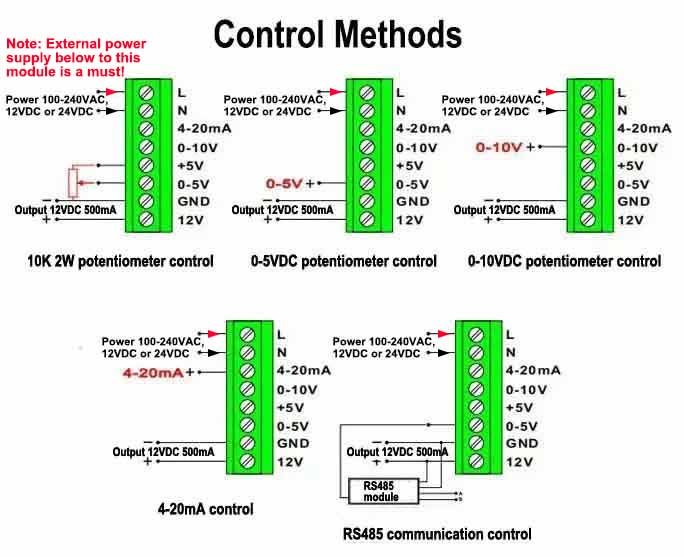

| إشارة التحكم | 0-5 فولت تيار مستمر، 0-10 فولت تيار مستمر، 4-20 مللي أمبير، مقياس جهد 10 كيلو وات 2 وات (ملاحظة: يمكن أن تكون إشارات التحكم 1 منها فقط) |
| التواصل | يتوفر RS485 |
| جهد العزل | 2000 فولت (جزء التحكم إلى جزء جهد الدخل) |
| المؤشر | أحمر: تشغيل الطاقة، أخضر: الإخراج، أزرق: فوق درجة الحرارة |
| الإخراج الإضافي | متوفر، 12 فولت تيار متردد، 500 مللي أمبير |
| بدء التشغيل الناعم | نعم، وقت البدء البطيء الافتراضي هو ثانيتان (يمكن أن يكون أطول بعد تعديل البرنامج الداخلي) |
| حماية من الحرارة الزائدة | نعم، لن تعمل إذا تجاوزت 85 درجة مئوية |
| المواد | مبيت: ABS، الطرفية: نحاس، اللوحة السفلية: ألومنيوم أو نحاس |
| بُعد المنتج | 140*96*49 مم (أبعاد المنظم بدون المشتت الحراري ومروحة التبريد)، أبعاد المجموعة الكاملة، يُرجى الاستفسار من المبيعات |
| التطبيق | السخان والفرن والتحكم في الإضاءة وغيرها. |
