Anlama katı hal rölelerinin nasıl bağlanacağı önemlidir, ancak bunların uygulamalarını anlamak da aynı derecede önemlidir.
Uygulamalarını anlayarak, hangi durumlarda ve nasıl en iyi şekilde kullanılabileceklerini öğrenebiliriz.
Bu blog yazısında, şu konunun 10 uygulama alanını sıralayacağız: katı hal röleleri, bunlara şunlar dahildir: sıcaklık kontrolü, gıda ve paketleme ekipmanları, akıllı evler, motor çalıştırma/durdurma ve daha fazlası.
1. Endüstriyel ısıtma sıcaklık kontrol sistemi

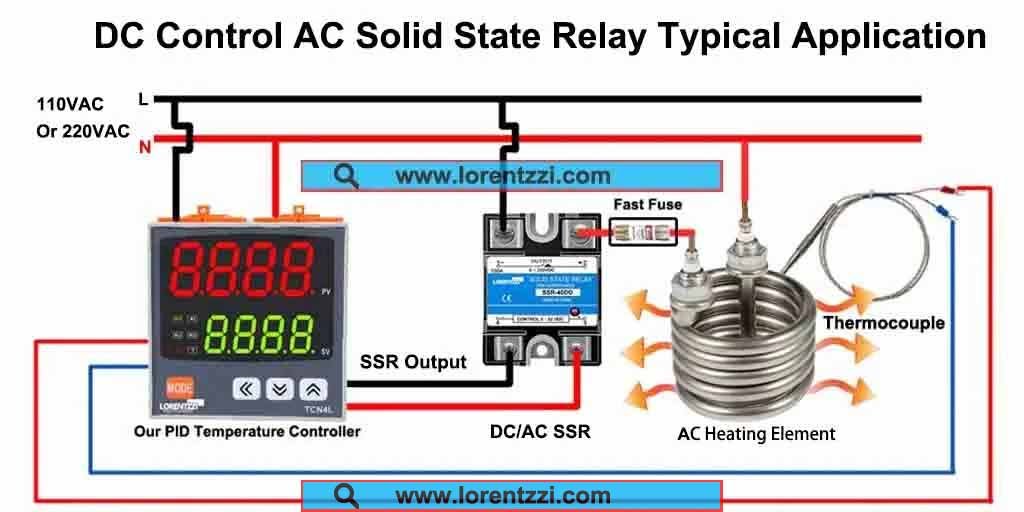

Soğutma sistemlerindeki kompresörlerin kontrolünden farklı olarak (hatırlayın ki, kompresörlerin sık sık çalıştırılması ve durdurulması ömürlerini büyük ölçüde kısaltır; çünkü motorlar gibi kompresörlerin de çok yüksek bir çalıştırma akımı vardır ve sık sık çalıştırma, bobinlerin aşırı ısınmasına ve kompresörün yanmasına neden olur), PID sıcaklık kontrolörü Hassas ısıtma sıcaklık kontrol sisteminde, hassas bir sıcaklığı korumak için kontrol edilen ısıtma elemanı sık sık devreye girer ve devreden çıkar.
Katı hal rölelerinin hızlı tepki süresi ve kısa anahtarlama süresi nedeniyle, bu röleler mükemmel bir seçimdir ve bu nedenle HVAC ve ısıtıcılar gibi endüstriyel ısıtma ve sıcaklık kontrol sistemlerinde yaygın olarak kullanılmaktadır.
2. Gıda ve ambalaj otomasyon ekipmanları
Gıda üretiminde doğru sıcaklığı korumak hayati önem taşır.

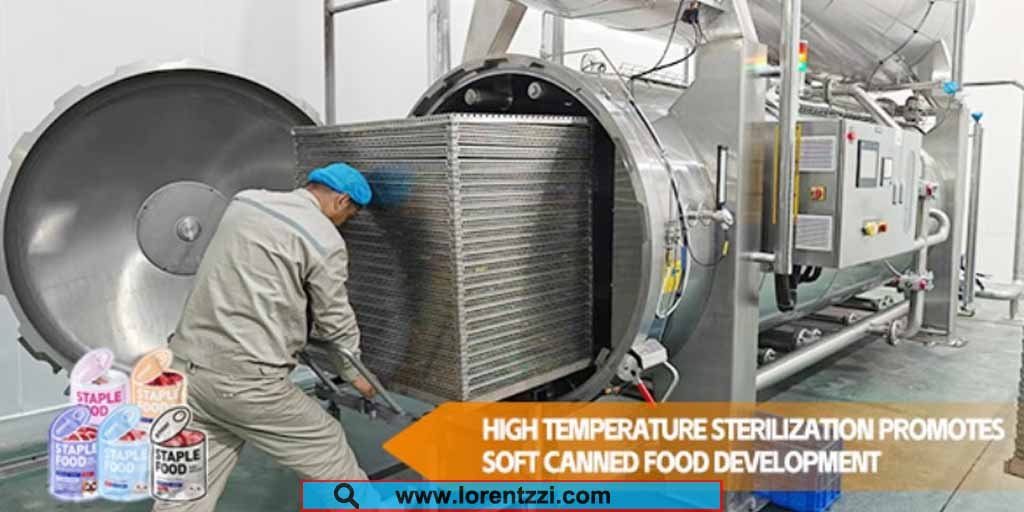

Örneğin, raf ömrünü uzatmak amacıyla sterilizasyon için yüksek sıcaklıklar kullanılır; fırıncılık sektöründe ise hassas sıcaklık kontrolü, ekmeği daha lezzetli hale getirir.
Bu sektörlerde, sıcaklık kontrol cihazları, ısıtıcıları kontrol etmek için katı hal röleleri gibi aktüatörler kullanır ve böylece gerekli sıcaklığın korunmasını sağlar.
Katı hal röleleri, ambalaj kalitesini sağlamak için istikrarlı ve hassas bir ısıtma gerektiren ısı ile yapıştırma veya büzüşmeli ambalajlama süreçleri gibi ambalajlama ekipmanlarında da sıklıkla kullanılmaktadır.
3. Akıllı ev
Gürültü, akıllı evlerin elektrik tasarımında dikkate alınması gereken önemli bir faktördür.
Birçok elektromanyetik kontaktör, kapandığında oldukça fazla gürültü çıkarır; bu nedenle akıllı evlerde nadiren görülürler.
Katı hal rölelerinin gürültüsüz çalışma özelliğinden yararlanılarak bu röleler, akıllı ev aydınlatma sistemleri, ev tipi elektrikli ısıtma sistemleri, akıllı prizler, dezenfeksiyon dolapları ve elektrikli su ısıtıcılarında kullanılabilir.
4. Motor çalıştırma/durdurma ve yumuşak çalıştırma
Dürüst olmak gerekirse, AC kontaktörler Motorları çalıştırmak ve durdurmak için daha yaygın olarak kullanılırlar; ancak AC kontaktörlerin yerine alternatif ürünler kullanmak istiyorsanız, katı hal rölelerinin kullanılması tavsiye edilir.
Yanıcı ve patlayıcı gaz istasyonları gibi bazı özel uygulamalarda, motorları kontrol etmek için tek fazlı veya üç fazlı katı hal rölelerinin kullanılması daha tercih edilir.
Katı hal gerilim regülatörlerinin (bir tür katı hal rölesi) bir başka uygulama alanı da AC asenkron motorların yumuşak çalıştırılmasıdır. Kontrol sinyali arttıkça veya azaldıkça, katı hal gerilim regülatörü çıkış gerilimini buna uygun olarak artırabilir veya azaltabilir; bu da onu motorların yumuşak çalıştırılması için ekonomik bir seçenek haline getirir.
5. Tıbbi ve hassas test cihazları
Katı hal röleleri, tıbbi inkübatörlerde, biyokimyasal analiz cihazlarında, fizyoterapi ısıtma ekipmanlarında ve laboratuvar test cihazlarında sıcaklık kontrolü amacıyla kullanılabilir. Son derece düşük elektromanyetik parazitleri ve temassız çalışma özellikleri sayesinde, hassas algılama sinyallerine herhangi bir parazit oluşmasını engeller.
Tıbbi ve hassas test cihazları, yüksek güvenilirliği sağlamak için daha güvenilir anahtarlama cihazlarına ihtiyaç duyar; yüksek anahtarlama hızı, gürültüsüz çalışması ve 5-10 yıllık uzun kullanım ömrü ile katı hal röleleri bu amaç için en uygun seçimdir.
6. Sahne aydınlatması ve görsel-işitsel ekipmanların kontrolü
Katı hal rölelerinin bir diğer önemli uygulama alanı, sahne aydınlatması ve görsel-işitsel ekipmanların kontrolüdür.
Aşağıdakilerden gelen 3-32 VDC kontrol sinyallerini kullanarak PLC'ler, Arduino’lar ve Raspberry işlemcilerle, 1000 W veya 2000 W’lık LED’leri anında ve sessizce açıp kapatabilirsiniz.
Ayrıca, elektromanyetik parazitin olmaması nedeniyle, katı hal röleleri, elektromanyetik parazite karşı son derece hassas olan görsel-işitsel ekipmanlarda da kullanılabilir.
7. Yanıcı ve patlayıcı kimyasalların bulunduğu patlamaya dayanıklı ortamlar
Katı hal röleleri, petrokimya atölyeleri, tozlu ortamlar ve yanıcı ve patlayıcı gazların bulunduğu ortamlar gibi yanıcı ve patlayıcı kimyasalların bulunduğu patlamaya dayanıklı ortamlarda, pompaları, vanaları, ısıtma cihazlarını, patlamaya dayanıklı fanları vb. kontrol etmek amacıyla yaygın olarak kullanılmaktadır.
Katı hal röleleri, tamamen sızdırmaz, temassız ve kıvılcımsız anahtarlama özelliklerine sahiptir; bu sayede tutuşma kaynaklarını kaynağında ortadan kaldırır.
Patlamaya dayanıklı muhafazalar sayesinde, katı hal röleleri ilgili patlamaya dayanıklılık gerekliliklerini karşılar ve kendinden güvenli çalışma özellikleri, geleneksel kontaktörlere kıyasla daha üstündür.
8. CNC takım tezgahları ve üretim hattı otomasyonu
CNC (Bilgisayarlı Sayısal Kontrol) makineleri, metal işleme üretiminde yaygın olarak kullanılmaktadır.
Bu sistemler 6 parçadan oluşur: kontrol sistemi, hareket tahrik sistemi, yapısal bileşenler, işleme elemanları, algılama ve geri besleme sistemi ile soğutma ve yağlama sistemi.
Katı hal röleleri, CNC takım tezgahlarının soğutma ve yağlama sistemlerinde soğutma pompalarını, hidrolik solenoid valfleri, iş istasyonu gösterge ışıklarını, sabitleme silindirlerini vb. kontrol etmek için kullanılabilir ve kontrol sistemi bölümünde PLC tarafından doğrudan çalıştırılabilir.
9. Fotovoltaik ve yeni enerji DC sistemleri
Şebekeden bağımsız güneş enerjisi sistemlerinde, güneş panelleri doğru akım (DC) üretir; bu akım daha sonra darbe genişlik modülasyonu (PWM) veya maksimum güç noktası izleme (MPPT) özellikli güneş şarj kontrol cihazları aracılığıyla lityum-iyon veya kurşun-asit akülerde depolanır.
Bu DC güneş enerjisi sisteminde, pil yönetim sistemi (BMS), DC enerji depolama sisteminin anahtarlamasını kontrol etmek için DC kontrollü katı hal rölelerini (SSR’ler) kullanabilir. Alternatif olarak, yükün AC güç kaynağının anahtarlamasını kontrol etmek için invertör bölümünde DC/AC SSR’leri de kullanabiliriz.
10. Sinyal anahtarlama ve veri toplama sistemi
Bazı uygulamalarda, katı hal röle modülleri, sinyal anahtarlama ve veri toplama sistemlerinde EMR modüllerinin yerini alabilir.

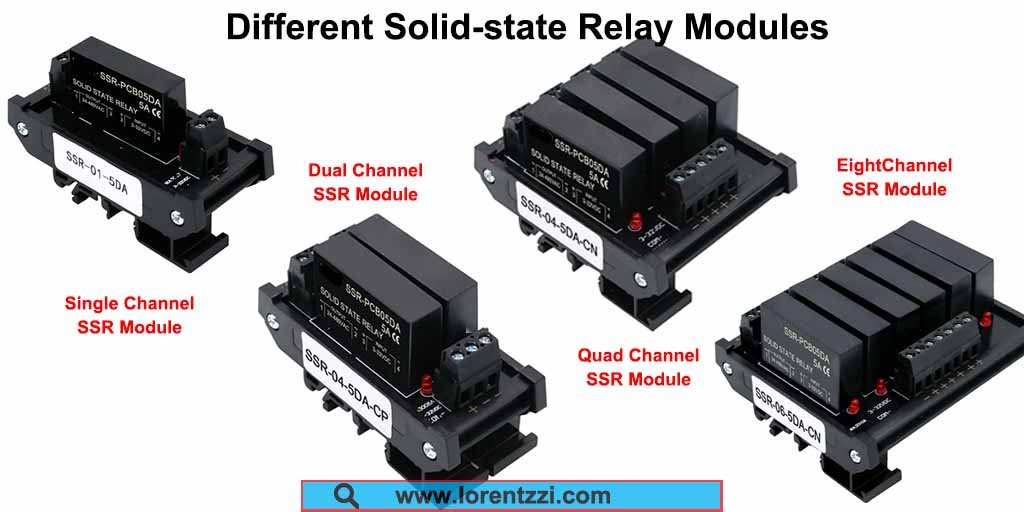

Modülün bir ürün resmi aşağıda gösterilmiştir:
Bu katı hal röle modülleri tek kanallı, çift kanallı, dört kanallı, sekiz kanallı vb. olabilir.
Bir PLC’den veya diğer kompresörlerden kontrol sinyalleri alarak, her bir yükü sırayla kontrol edebilirler.
Örneğin, otomatik bir kapama makinesinde birinci kanal motorun çalıştırılmasını ve durdurulmasını, ikinci kanal solenoid valfin açık/kapalı durumunu, üçüncü kanal ısıtmayı ve dördüncü kanal kesme işlemini kontrol eder.
Sonuç
Özetle, katı hal röleleri sadece yukarıda bahsedilen 10 uygulamada değil, burada bahsedilmeyen pek çok başka uygulamada da kullanılmaktadır.
