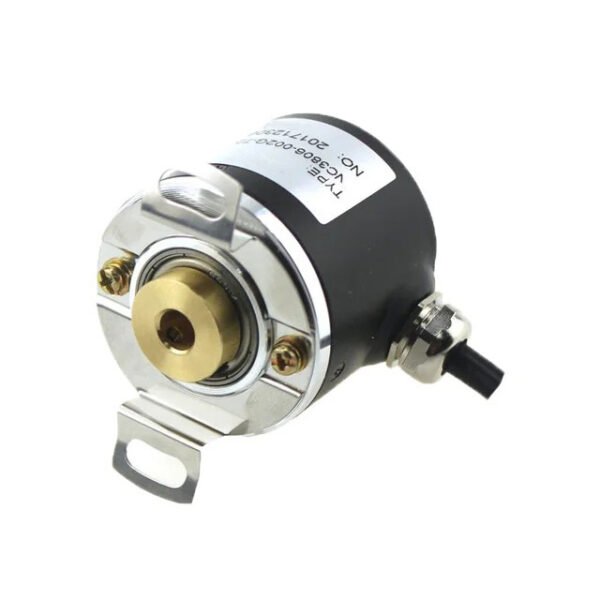

2048 PPR энкодер, программируемый инкрементальный поворотный энкодер Введение:
- Это энкодер высокого разрешения Lorentzzi 2048 PPR, это программируемый инкрементальный поворотный энкодер, его выходное разрешение может быть не только 2048 ppr, но и регулируемым, диапазон регулировки разрешения составляет от 1-4096 ppr.
- Благодаря программируемому разрешению, его выходной сигнал является более гибким. Поэтому мы можем использовать этот энкодер во многих случаях, например, для контроля положения компонентов автоматизированной производственной линии, обратной связи при движении роботизированной руки, контроля скорости серводвигателя и т. д.
- Этот программируемый энкодер может быть Энкодер со сплошным валом или энкодер с полым валом. Его внешний диаметр может составлять 38 мм, 50 мм или 58 мм. Если это тип сплошного вала, диаметр вала может быть 5 мм, 6 мм, 8 мм или 10 мм. Если вал полый, то размер отверстия может быть 5 мм, 6 мм, 8 мм, 10 мм или 12 мм.
- Доступен выход 3 фазы или 6 фаз, цена 3-фазного программируемого энкодера дешевле, чем 6-фазного, но расстояние транспортировки сигнала 3-фазного энкодера меньше, чем 6-фазного.
- Его формы сигналов выглядят так, как показано на следующем рисунке:
Инструкция по заказу:
Технические характеристики:
| Механический параметр | |
| Внешний диаметр | 38 мм, 40 мм, 50 мм, 58 мм и т.д. |
| Тип вала | Полый вал |
| Диаметр вала | 5-12 мм в наличии |
| Максимальная скорость | 6000рмп |
| Нагрузка на вал | 20N |
| Рабочая температура | -20℃~85℃ |
| Степень защиты | IP65 |
| Способ подключения | Зажим |
| Разрешение | 2000 р. |
| Электрический параметр | |
| Выход | 3-фазный: Тотемный полюс, открытый коллектор, выход напряжения, 6-фазный: линейный драйвер или push-pull с реверсивным сигналом |
| Рабочее напряжение | 5 В постоянного тока или 8-30 В постоянного тока |
| Доля ответов | 100 кГц |
