Introdução:

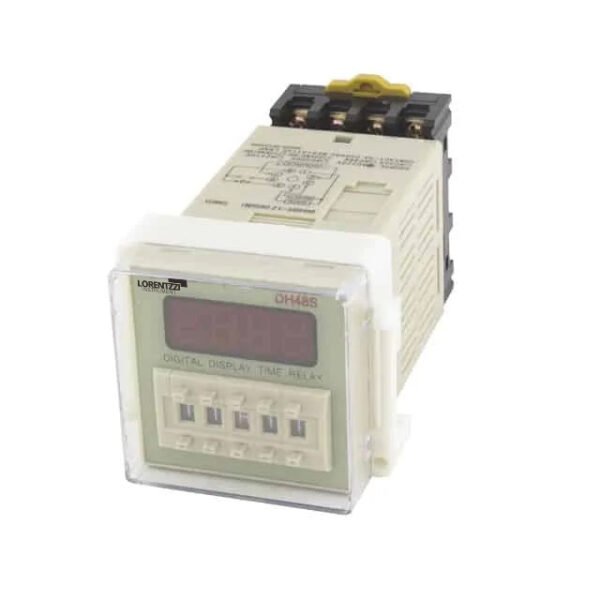

- Lorentzzi O DH48S-2Z é um Relé de tempo de atraso de ativação com dois contatos NO+NC. Ele funciona atrasando o contato normalmente aberto (NO) por um determinado período de tempo quando a energia é aplicada. Por exemploSe o tempo estiver definido para 5 segundos e uma luz LED estiver conectada ao contato NO, quando a energia for aplicada, a luz acenderá após 5 segundos e permanecerá acesa.
-
- O intervalo de tempo de configuração é de 0,01 segundo a um máximo de 99 horas e 99 minutos.
- É um atraso de tempo não repetitivo. Se você quiser um relé temporizador cíclico, consulte nosso Relé DH48S-S.
- O DH48S-2Z tem dois métodos de instalação: montagem em painel(com um grampo) e Montagem em trilho DIN(com o soquete de relé PF083A). Você mesmo pode escolher o método de montagem mais adequado.
- A capacidade de dois contatos é de 5 amperes@220 VCA, que pode acionar diretamente uma carga resistiva de 800 W. Se for necessário operar uma carga de potência maior, um contator CA ou SSR CA pode ser usado.
- Os aplicativos incluem atraso de carga e inicialização sequencialPor exemplo, partida atrasada de motores para reduzir o impacto na rede elétrica, controle sequencial de soldagem e pintura na fabricação de automóveis, etc.
- Deseja obter nossos preços ou suporte técnico para o relé de retardo de tempo DPDT DH48S-2Z? Preencha o formulário abaixo para entrar em contato conosco agora mesmo!
Fiação do temporizador DH48S-2Z:
Especificidades:
| Modelo | DH48S-2Z |
| Tensão de trabalho | 36, 110, 220 ou 380 Vac, 50/60 Hz; 12Vac/Vdc, 24Vac/Vdc |
| Tempo de atraso | 0,01S a 99H99M |
| Formulário de contato | DPDT com retardo |
| Tolerância | -15%-10% em CA e -10%-10% em CC da tensão de alimentação nominal |
| Consumo de energia | Máximo de 2 W |
| Método de configuração | Chave de discagem |
| Método de indicação | Visor digital de 8 segmentos e 4 dígitos |
| Dimensões externas | 48x48x110 mm (com soquete de relé) |
| Classificação do contato | 5A@220Vac, 5A@28Vdc |
| Precisão de repetição | ±0,3%, ±0,05 seg |
| Erro de configuração | ±0,5%, ±0,05 seg |
| Rescisão | 8 pinos |
| Montagem | Montagem em painel ou trilho DIN |
| Vida mecânica | 1x10^6 |
| Vida elétrica | 1x10^5 |
| Temperatura operacional | 0 a 50 °C |
| Umidade operacional | 95% RH máximo, sem condensação |
