Ambos cortinas ópticas de seguridad y sensores fotoeléctricos Utilizan luz infrarroja para detectar la presencia de objetos, pero sus aplicaciones difieren: las cortinas de luz de seguridad se utilizan principalmente para proteger al personal de maquinaria peligrosa, mientras que los sensores fotoeléctricos se emplean sobre todo para tareas sencillas, como el recuento de objetos y la detección de su posición, entre otras.
Aparte de esta diferencia en cuanto a su aplicación, ¿qué otras diferencias fundamentales existen entre estos dos tipos de sensores?
En esta entrada del blog, analizaremos y presentaremos seis diferencias clave entre ambos, entre las que se incluyen los principios de funcionamiento, las aplicaciones, el número de haces, la zona de protección, la fiabilidad, las normas y mucho más.
Para aclarar la diferencia entre estos dos tipos de sensores, lo primero que debemos saber es qué son.
¿Qué es una cortina óptica de seguridad?
En términos sencillos, puedes imaginarte una cortina de luz de seguridad como una serie de barreras fotoeléctricas de barrera conectadas en serie, lo que permite proteger un plano. Por lo tanto, la cortina de luz de seguridad forma parte de los sensores fotoeléctricos.
Una cortina de luz de seguridad consta de dos partes: un emisor y un receptor.

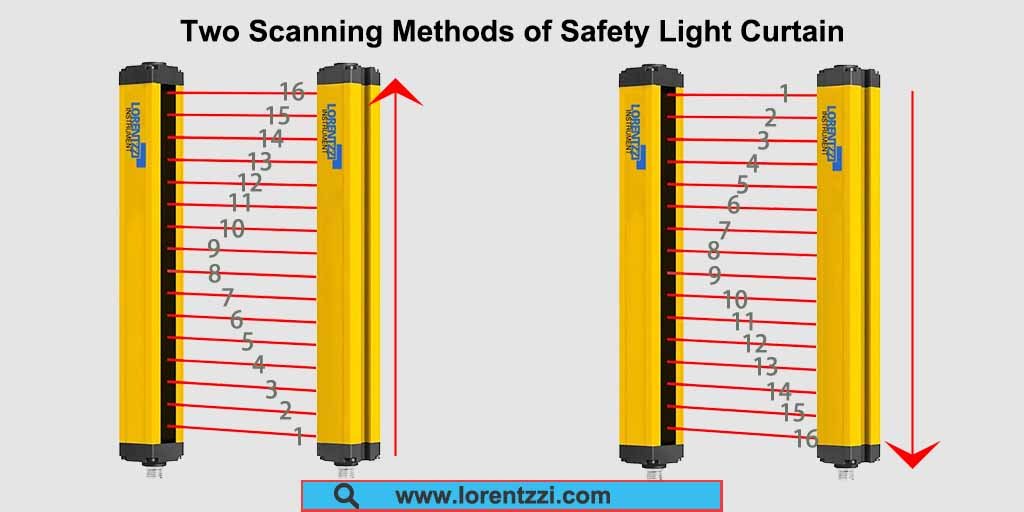

El haz de luz de la cortina de seguridad cambia periódicamente y se desplaza de forma secuencial; el haz puede desplazarse de arriba abajo, de abajo arriba o en sentido transversal.
Durante el proceso de escaneo, si se bloquea algún haz, su salida pasa de «normalmente cerrada» a «normalmente abierta», lo que interrumpe el suministro eléctrico a la carga y protege al personal de posibles lesiones causadas por la maquinaria pesada.
¿Qué es un sensor fotoeléctrico?
Ahora echemos un vistazo a los sensores fotoeléctricos.
Los sensores fotoeléctricos también utilizan la luz para la detección de objetos sin contacto.
Sin embargo, solo pueden detectar una línea o un punto.
Una vez que se bloquea el haz de luz, el estado del sensor cambia, por ejemplo, de «normalmente abierto» a «normalmente cerrado».
Si se conecta a un PLC (controlador lógico programable), este puede detectar este cambio y controlar el funcionamiento de un motor o una válvula solenoide según un programa preestablecido, accionando así el motor o el cilindro.
Los sensores fotoeléctricos se clasifican en tres tipos: de luz difusa, reflectantes y de haz pasante.
Sensores fotoeléctricos difusos detectan la presencia de un objeto mediante la luz que este refleja; los sensores de reflexión especular detectan los objetos en función de si la luz se refracta al rebotar; y los sensores de haz pasante detectan los objetos comprobando que la luz haya llegado correctamente al receptor.
Los sensores fotoeléctricos se utilizan ampliamente en los sectores alimentario, médico y otros ámbitos.
Puedes obtener más información sobre las aplicaciones de los sensores fotoeléctricos leyendo esta entrada del blog: Aplicaciones de las barreras fotoeléctricas: 5 ejemplos típicos.
Seis diferencias clave entre la cortina de luz de seguridad y el sensor fotoeléctrico
En la tabla siguiente se detallan las comparaciones y diferencias entre las cortinas de luz de seguridad y los sensores fotoeléctricos:
| Artículo | Cortina óptica de seguridad | Barrera fotoeléctrica |
|---|---|---|
|
Principio de funcionamiento |
Se emiten múltiples haces de infrarrojos paralelos entre el emisor y el receptor para formar una zona de detección de seguridad continua. Si se bloquea cualquier haz, se envía inmediatamente una señal de parada de seguridad, lo que corta el suministro eléctrico de la máquina. |
Emite y recibe luz infrarroja en un único punto; solo detecta un único punto fijo de luz. Determina la presencia de un objeto mediante el reflejo o el bloqueo de la luz, solo emite una señal simple de encendido/apagado y no cuenta con ninguna lógica de parada forzada de seguridad. |
|
Aplicación |
Protección de seguridad para maquinaria: máquinas de moldeo por inyección, prensas de estampación, líneas de montaje automatizadas, equipos CNC, maquinaria de embalaje y células de trabajo robotizadas. Se utiliza para impedir que el personal acceda a zonas peligrosas con movimiento y para evitar accidentes por aplastamiento o lesiones. |
Recuento, detección de objetos, posicionamiento de piezas, comprobación de la presencia de material, recuento en cintas transportadoras y reconocimiento de objetos transparentes. Se utiliza habitualmente en el transporte logístico, la inspección automatizada a pequeña escala y situaciones de posicionamiento que no implican seguridad. |
|
Número de vigas |
Diseño multihaz. Cuantos más haces, mayor es el área de protección. Cuanto menor sea la distancia entre los haces, mayor será la precisión de la protección. |
Solo admite un único haz; solo puede detectar una línea o un punto concreto. |
|
Zona de protección |
Puede proteger un plano o utilizar más cortinas de luz de seguridad para proteger varios planos. |
El punto de detección es muy pequeño y tiene una única ubicación fija; solo puede supervisar una ubicación fija y no puede formar una barrera de seguridad de gran superficie. |
|
Fiabilidad |
Incorpora un diseño de circuito de seguridad redundante que cumple con la normativa, con salida de seguridad opcional de un solo canal o de doble canal. Cuenta con una función de autocomprobación y supervisión de fallos en tiempo real al encenderse; si se produce un fallo, la salida puede bloquearse y detenerse mediante un relé de seguridad. |
Cuenta con una salida de conmutación estándar de un solo bucle, sin diseño de seguridad redundante ni mecanismo obligatorio de autocomprobación. |
|
Normas |
IEC 61496, categoría de seguridad Tipo 2 / Tipo 4, ISO 13849-1 PL d/e, certificación de seguridad CE |
IEC 60947-5-2; carece de certificación de nivel de seguridad de la máquina y no está reconocido como dispositivo legal de protección de seguridad. |
Cómo elegir entre la cortina de luz de seguridad y el sensor fotoeléctrico
Ahora veamos cómo elegir entre cortinas de luz de seguridad y sensores fotoeléctricos.
Si desea proteger al personal de maquinaria como máquinas de estampación, prensas y máquinas de corte, le recomendamos encarecidamente que utilice una cortina de luz de seguridad.
Ofrece protección en un plano y, si alguien bloquea la luz con la mano u otra parte del cuerpo, corta inmediatamente la alimentación de la carga, garantizando así la seguridad del personal.
Cuando se utiliza junto con un relé de seguridad, puede detener la máquina y reanudar automáticamente el funcionamiento una vez que se haya eliminado la actividad peligrosa, o bien reanudarse manualmente. Además, puede proporcionar operación de silenciamiento y funciones de supresión.
Si solo quieres contar el número de objetos que hay en la cinta transportadora o realizar funciones como la detección de posición, puedes utilizar un sensor fotoeléctrico.
Conclusión
En resumen, las cortinas de luz de seguridad y los sensores fotoeléctricos cumplen funciones diferentes. Las cortinas de luz de seguridad, además de proteger al personal frente a maquinaria peligrosa, también pueden utilizarse para el recuento y otras tareas complejas. Los sensores fotoeléctricos, por su parte, se utilizan ampliamente en el control industrial para el recuento y la detección de posición debido a su bajo coste.
