3 métodos de contagem usando cortinas de luz de segurança e contadores

Shon — Sat, 17 Jan 2026 04:57:47 +0000

Você precisa contar os veículos que entram e saem de um estacionamento ou contar as mercadorias que passam pelas esteiras transportadoras em alturas variadas em uma área designada?

Sensores fotoelétricos de feixe passante ponto a ponto são uma opção comum, mas apresentam limitações notáveis em aplicações práticas.

No entanto, os modelos de veículos e as mercadorias de contagem têm alturas diferentes, e a montagem inadequada do sensor - muito baixa ou muito alta - causará facilmente imprecisões na contagem.

Cortinas de luz de segurança são, portanto, uma alternativa muito melhor. Eles permitem a detecção de objetos em uma faixa de altura fixa (por exemplo, de uma altura de montagem de 0,5 metro até a distância máxima de detecção). Essa cobertura de altura aumenta drasticamente a precisão da detecção, garantindo a identificação confiável de veículos de todos os tamanhos.

Agora que você sabe que as cortinas de luz de segurança são a melhor opção, como usá-las para contar o total de objetos com precisão?

A seguir, apresentamos três soluções econômicas e prontas para uso para essa aplicação.

Método 1: Usar uma cortina de luz de segurança e um contador cumulativo eletromagnético

Ao usar uma cortina de luz de segurança para contar objetos, a primeira solução que vem à mente é usá-la com um contador de acumulador eletromecânico, que é o mais fácil de implementar.

Quando um objeto passa pela barreira que consiste em um transmissor e um receptor de cortina de luz de segurança, ele gera uma saída de tensão, que aciona o contador do acumulador para contar uma vez.

Como a saída de uma cortina de luz de segurança pode ser um transistor PNP, NPN ou uma saída de relé, o diagrama de fiação será diferente dependendo da saída.

Na próxima seção, mostrarei como conectá-lo corretamente.

Como fazer a conexão?

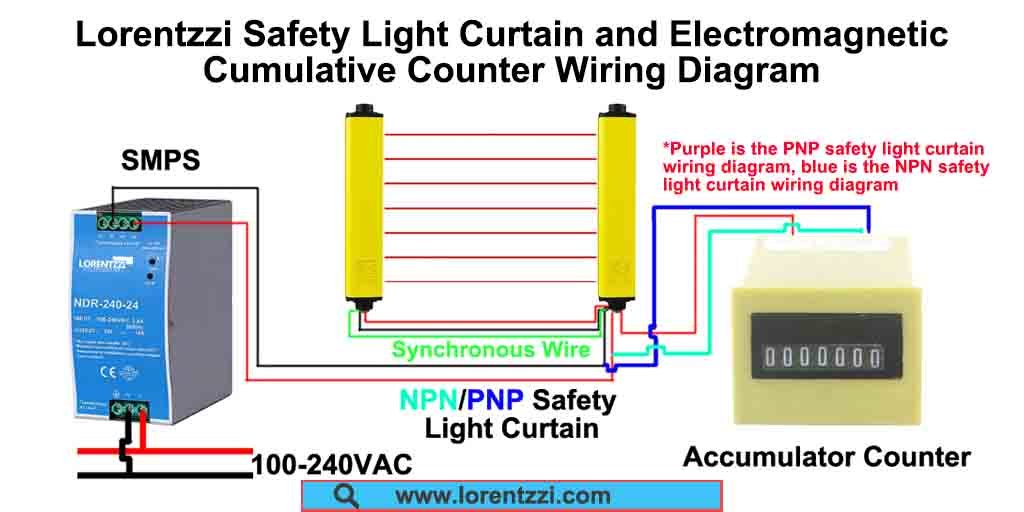

Para cortinas de luz de segurança usando NPN ou PNP saídas de transistor, você pode conectá-los conforme mostrado no diagrama abaixo:

Como nossos contadores de acumuladores eletromecânicos não têm terminais positivos e negativos, você pode conectá-los facilmente sem se preocupar com a inversão da conexão.

Vantagens

A fiação é simples e adequada para iniciantes.
Não é necessário nenhum conhecimento de programação; o problema de contagem pode ser resolvido apenas com hardware.

Desvantagens

Ele só pode ser usado para contar o número total. Se você quiser emitir um alarme quando um número predefinido for atingido, haverá um problema.
Se você quiser parar a máquina depois de atingir um valor predefinido, precisará de uma pessoa dedicada para obter os resultados da contagem, o que pode desperdiçar recursos humanos.
Ao contar pessoas em estacionamentos ou portas automáticas, ações como um carro dando marcha à ré ao entrar ou uma pessoa passando pela porta e depois retornando podem ser contadas, o que pode levar a erros na contagem total.
Como poucos contadores cumulativos têm recursos de comunicação, o monitoramento remoto pode ser difícil; por exemplo, é

Método 2: Usar uma cortina de luz de segurança e um contador predefinido

Esse método utiliza uma cortina de luz de segurança em conjunto com um relé de contagem predefinido (como o nosso Relé contador predefinido DH48J). Sua principal vantagem é permitir a contagem de lotes e fornecer um alarme após a conclusão.

Como funciona:

Quando um objeto interrompe o feixe de luz entre o transmissor e o receptor da cortina de luz de segurança, um sinal de contagem é acionado. O relé de contagem aumenta até que o valor predefinido seja atingido, momento em que ele emite um sinal de controle (por exemplo, para ativar um alarme). Em seguida, esse ciclo é reiniciado, permitindo a contagem eficiente e repetida de lotes.

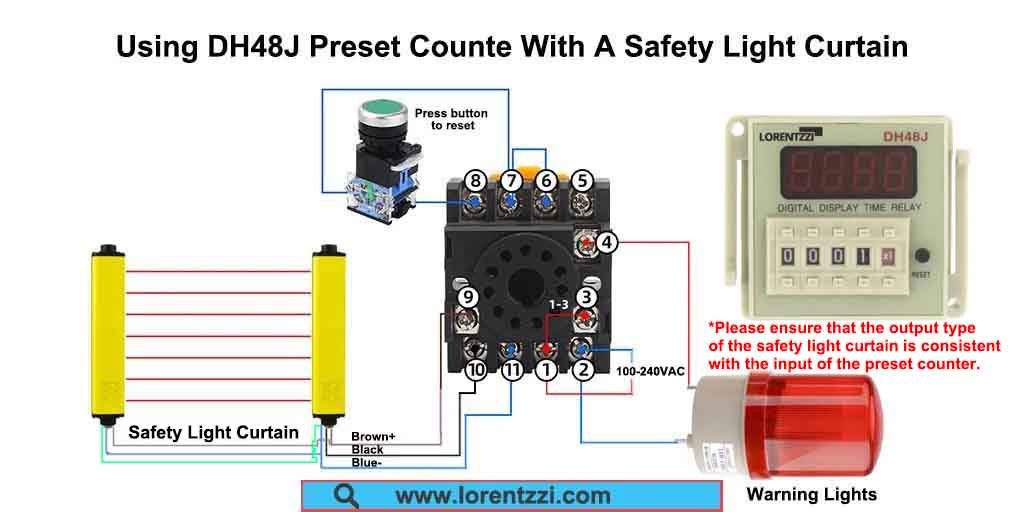

Considerações sobre a fiação:

Nossos relés de contagem suportam vários tipos de entrada (PNP, NPN ou relé). É fundamental garantir a compatibilidade entre o circuito de entrada do relé de contagem e o tipo de sinal de saída da cortina de luz de segurança antes da conexão. Consulte o diagrama de fiação a seguir:

Vantagens:

Contagem de lotes: Ideal para processos em lote. O relé de contagem pode ser usado de forma independente ou com contadores adicionais para essa finalidade.
Saída de alarme: Ao atingir a contagem definida, a saída do relé pode acionar diretamente um alarme ou indicador, fornecendo um status de conclusão claro.
Integração de controle: O sinal de saída pode ser usado para controlar outros dispositivos (por exemplo, parar um motor), facilitando as sequências de controle automatizadas.

Desvantagens:

Suscetível a contagens duplicadas: Se o mesmo objeto entrar e sair repetidamente da zona de detecção, ele será contado várias vezes.
Flexibilidade limitada: O sistema não é programável, o que restringe sua capacidade de executar lógica complexa e condicional.
Falta de conectividade: Sem recursos de comunicação (por exemplo, porta RS485), o monitoramento remoto e a integração de dados não são possíveis.

Método 3: Usando uma cortina de luz de segurança, PLC e HMI

A conexão de uma cortina de luz de segurança a um PLC não é apenas a melhor solução para a contagem de objetos, mas também pode lidar com tarefas mais complexas.

Ao combinar esses dois produtos e programar o PLC de acordo, podemos evitar os erros de contagem que ocorrem nos métodos um e dois.

Agora vamos dar uma olhada mais de perto em seu princípio de funcionamento, métodos de fiação e vantagens e desvantagens.

Como funciona

Nesse método de contagem, quando um objeto bloqueia o feixe de luz da cortina de luz de segurança, a cortina de luz envia um sinal de pulso de 24 VCC ou 12 VCC para um ponto de entrada designado no PLC.

O programa de controle PLC escrito pelo usuário verifica continuamente esse sinal de entrada.

Sempre que um sinal válido é detectado, o registro do contador aumenta e o resultado da contagem é exibido na interface homem-máquina (HMI) via Ethernet.

Além disso, é possível implementar uma lógica mais avançada, como acionar um alarme para tocar uma campainha.

Como conectar os dois produtos?

O diagrama de fiação abaixo mostrará como conectar diferentes saídas de cortinas de luz de segurança a um PLC Siemens S7-200 SMART.

Vantagens

Alta flexibilidade e inteligência: A natureza programável dos PLCs permite que eles implementem uma lógica de contagem complexa e se integrem perfeitamente a outros processos, como classificação, embalagem ou registro de dados.

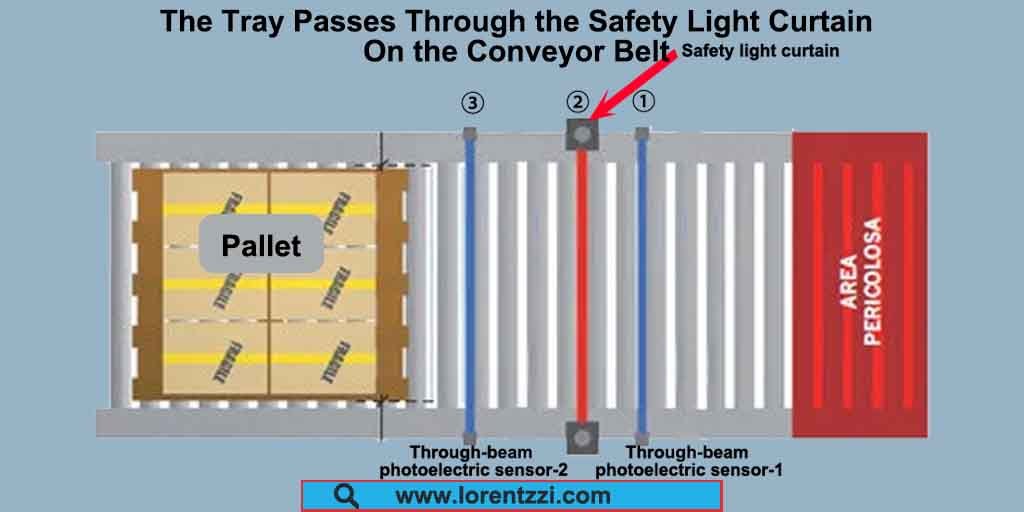

Anti-contagem dupla: Com o uso de um sensor fotoelétrico adicional, podemos obter uma contagem antidupla. Por exemplo, no exemplo mostrado abaixo, se a sequência do sinal de saída do objeto detectado for 1->2->3, ele será contado apenas uma vez; se a sequência for diferente, o PLC não contará.

Recursos avançados de comunicação: A maioria dos CLPs é compatível com protocolos de comunicação industrial (Ethernet/IP, Profinet, Modbus etc.), o que permite o monitoramento remoto em tempo real e o fornecimento de dados para sistemas HMI ou SCADA/MES.

Desvantagens

Alto custo: Todos esses componentes podem ser encontrados na Amazon, e os cálculos mostram que o preço desses componentes será próximo de $1.000 (cortina de luz de segurança de 1.000 mm: $499,00 (se comprada de nós, será apenas cerca de $260,0), PLC da Siemens: $220,00, dois pares de sensores fotoelétricos de feixe passante: $100.00), enquanto os dois primeiros métodos custam menos de $100 (se comprados de nós), portanto, essa solução é mais cara.
É necessário ter conhecimento de programação: Se você não estiver familiarizado com as linguagens de programação de PLC, será difícil usá-las corretamente e gastará muito tempo para aprendê-las.

Conclusão

Em resumo, há três métodos práticos disponíveis para a contagem de objetos com cortinas de luz de segurança: emparelhamento com um contador cumulativo, um contador predefinido e uma combinação de PLC + HMI.

Se estiver procurando cortinas de luz de segurança, contadores cumulativos e relés de contador predefinidos confiáveis, de alta qualidade e com preços razoáveis, Lorentzzi Electric pode fornecer esses produtos. Você pode entrar em contato conosco enviando um e-mail para shonxu@lorentzzi.com.

The post 3 Methods for Counting Using Safety Light Curtains and Counters appeared first on Lorentzzi Industrial Supply-Chinese Manufacturer&Exporter.

TRIAC x Tiristor: Principais diferenças e dicas de seleção

Shon — Thu, 01 Jan 2026 02:24:34 +0000

Relés de estado sólido CA são amplamente utilizados em sistemas de controle de aquecimento, mas você sabe qual é o componente mais importante dentro de um relé de estado sólido CA (usado para controle CA ou CC)?

Os relés de estado sólido CA contêm vários componentes, tais como resistores, capacitores, circuitos de isolamento optocoupler e unidades de controle.

Entre esses componentes, o mais importante é o TRIAC ou tiristor back-to-back. Ele é responsável por ligar e desligar a carga, garantindo uma operação confiável.

Embora os TRIACs e os tiristores back-to-back funcionem de maneira semelhante, quais são as principais diferenças entre eles?

Este artigo responderá às seguintes perguntas:

O que são?
Principais diferenças entre eles

Vamos continuar!

O que é um TRIAC?

TRIAC é uma abreviação de Triode AC Switch (Interruptor CA Triodo), que consiste em dois tiristores conectados em anti-reverso, embalados juntos, compartilhando um gate comum.

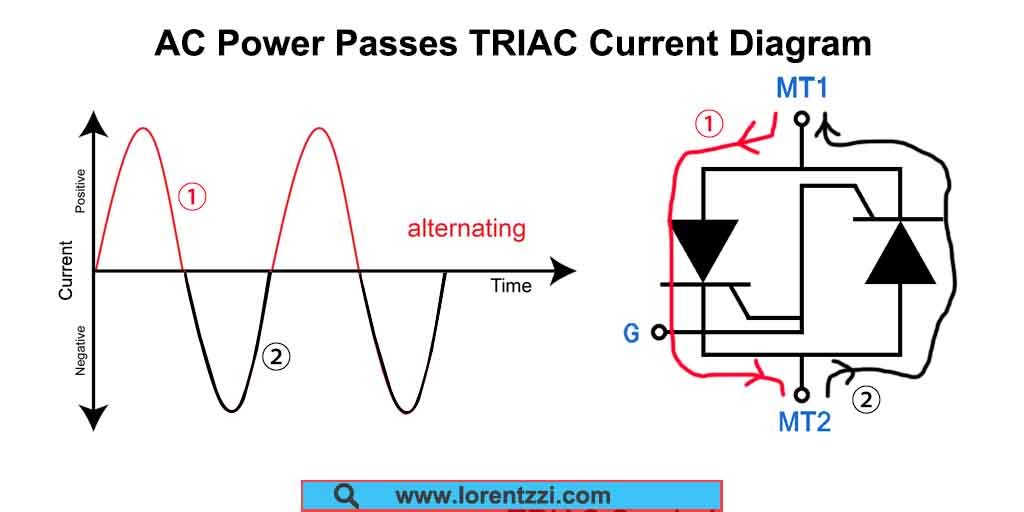

Ao contrário dos tiristores unidirecionais, que conduzem corrente contínua apenas em uma única direção, os TRIACs são projetados para controle de corrente alternada.

Possui três terminais: MT1, MT2 e G, sendo que o terminal G é utilizado para acionar a condução entre MT1 e MT2 de forma bidirecional.

Uma vez que uma corrente de disparo é aplicada ao terminal G, o TRIAC permanecerá no estado ligado.

Então, como desligá-lo?

Existem dois métodos:

O primeiro método consiste em desligar a alimentação principal dos terminais MT1 e MT2;

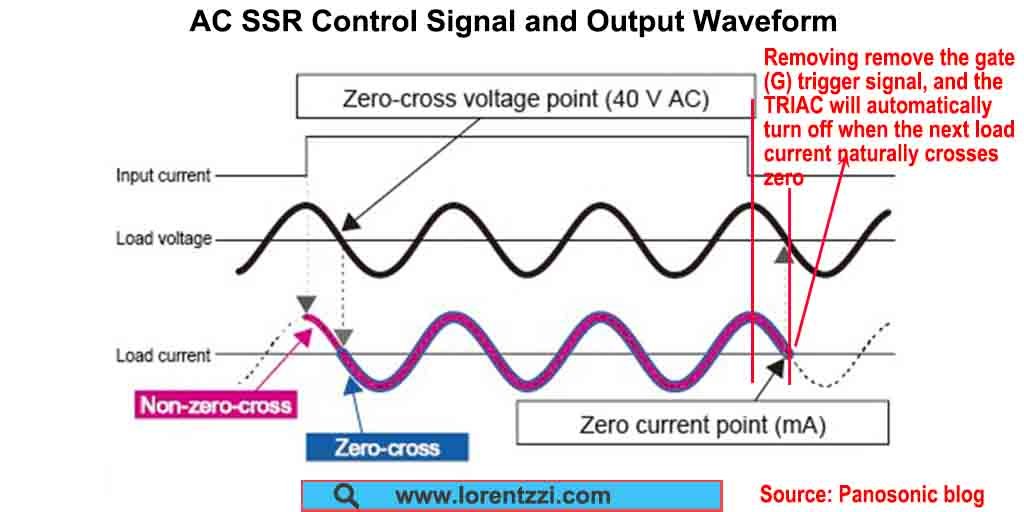

O segundo método consiste em remover o sinal de disparo da porta (G), e o TRIAC desligará automaticamente quando a próxima corrente de carga cruzar naturalmente o zero. Este método de desligamento, utilizando a característica de cruzamento zero da corrente CA, é a base para o controle de fase CA (como regulação de intensidade e velocidade) e a operação de relés de estado sólido.

O que é um tiristor?

Agora vamos dar uma olhada nos tiristores.

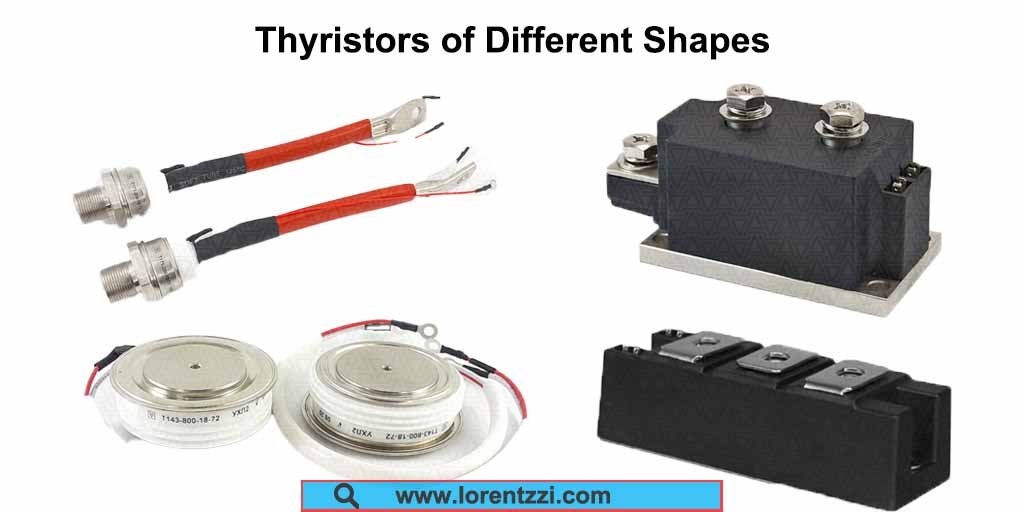

A rigor, o tiristor é um componente essencial de um retificador controlado por silício bidirecional (TRIAC).

Conforme mostrado na introdução ao TRIAC acima, dois tiristores colocados em série constituem um TRIAC e, juntos, formam um dispositivo de controle completo.

O tiristor, também conhecido como SCR (retificador controlado por silício), é utilizado para controlar fontes de alimentação CC.

Você pode pensar em um tiristor como uma torneira.

Seu princípio de funcionamento é o seguinte: o ânodo (A) do tiristor é como a entrada da torneira; a corrente flui a partir do ânodo, assim como a água entra na torneira pela entrada.

O cátodo (K) é como a saída de uma torneira; a corrente flui para fora do cátodo, assim como a água flui para fora da saída.

O eletrodo de controle (G) desempenha um papel crucial no controle e pode ser comparado à alavanca de uma torneira.

Aplicar um sinal de disparo ao eletrodo de controle é equivalente a girar a manivela; o tiristor conduz e a corrente flui suavemente.

É importante observar que os tiristores têm condutividade unidirecional. Uma vez ligados, eles permanecem em condução mesmo após a remoção do sinal do gate. No entanto, quando usado para controlar a energia CA, o tiristor desligará quando a tensão CA inverter a polaridade.

Principais diferenças entre TRIAC e tiristor

Não basta saber o que são triacs e tiristores; para compreendê-los melhor ou selecioná-los, devemos entender claramente as diferenças entre eles.

A seguir, listaremos 7 diferenças principais, incluindo direção da corrente, estrutura, aplicação do circuito, método de acionamento, método de desligamento, áreas de aplicação e corrente máxima de passagem.

Item	TRIAC	Tiristor (SCR)
Direção atual	Bidirecional. A corrente flui entre MT1 e MT2.	Unidirecional. A corrente flui de A para K.
Estrutura	Equivalente a dois SCRs conectados em paralelo reverso e integrados em um único chip de silício.	Estrutura semicondutora de quatro camadas (PNPN).
Aplicação do circuito	Controle direto de circuitos CA, como regulação de tensão CA, regulação de intensidade luminosa e controle de velocidade do motor.	Circuitos CC; ou controle retificador de onda completa/meia onda para circuitos CA.
Método de acionamento	Complexo, podemos usar DIAC, pulsos, circuitos DC/lógicos ou circuitos RC para acionamento.	Simples, um pulso positivo é aplicado ao portão em relação ao cátodo.
Método de desligamento	Quando a corrente passa por zero, remover o sinal de controle pode desligar ou cortar a energia de MT1 para MT2.	Em circuitos CC, um circuito comutador é usado para desligar a corrente; em circuitos CA, a corrente desliga automaticamente quando cruza o zero.
Aplicativo	Regulação de tensão controlada por fase, como reguladores de intensidade luminosa, reguladores de tensão e controladores de velocidade.	Retificador, inversor, controle de aquecimento do sistema CC.
Corrente máxima de passagem	320 amperes, se dentro de caixas SSR, máximo 40 amperes	3200 amperes

Dicas para a seleção de TRIACs e tiristores

A seguir, forneceremos dicas e sugestões de seleção do ponto de vista da aplicação:

Para controlar aparelhos domésticos de CA (como motores de indução em geladeiras ou ventiladores, luzes de CA ou motores de uso geral), normalmente se escolhe um triac (TRIAC).

Para controlar equipamentos CC ou realizar retificação CA precisa e de alta potência (como drivers de motor CC ou retificadores controlados por fase), normalmente é utilizado um tiristor padrão (SCR).

Além disso, se você tiver apenas tiristores à disposição, mas quiser controlar uma carga CA, pode conectar dois tiristores em paralelo reverso para obter a mesma função que um interruptor retificador controlado por silício (SCR) bidirecional. Esse método é muito adequado para controlar cargas CA de alta potência.

Conclusão

TRIAC e tiristores são dois tipos diferentes de dispositivos semicondutores com diferentes níveis de potência e aplicações.

Eles podem ser encontrados não apenas em relés de estado sólido mas também em outros dispositivos, como Reguladores de potência SCR, controladores de regulação de intensidade luminosa, inversores de potência, arrancadores suaves, etc.

Se você estiver procurando por TRIACs como BTA16, BTA26, BTA41 ou tiristores das séries MTC, MTA, MTK e MTX, envie uma consulta para shonxu@lorentzzi.com Para mais informações!

The post TRIAC Vs Thyristor: Key Differences and Selection Tips appeared first on Lorentzzi Industrial Supply-Chinese Manufacturer&Exporter.

Contadores totalizadores vs. contadores pré-definidos: quais são as principais diferenças?

Shon — Segunda-feira, 22 de dezembro de 2025, 04:57:51 +0000

Contadores totalizadores e contadores pré-definidos são dois tipos amplamente utilizados de balcões na manutenção de equipamentos.

Eles também são comumente usados em automação para contar objetos e realizar ações específicas quando um valor definido é atingido.

Vamos aprender mais sobre eles em detalhes. Esta publicação no blog abordará o seguinte:

Definições destes dois tipos de contadores
Suas principais diferenças
Como escolher o balcão certo
Esses dois contadores podem ser usados juntos?

Agora vamos começar!

O que é um contador totalizador?

Um contador totalizador, também conhecido como contador cumulativo, pode converter tensão, sinais de pulso de corrente ou movimento físico em valores mensuráveis e exibi-los em uma tela eletrônica ou roda mecânica.

Para entender melhor, você pode pensar nisso como um odômetro que continua contando sem parar ou emitir um alarme.

Uma vez iniciada a contagem, ela continua acumulando a contagem.

O que é um contador predefinido?

Agora vamos dar uma olhada no contador pré-definido, que também pode ser chamado de relé de contagem.

Tem um princípio de funcionamento diferente quando comparado com o contador totalizador.

Imagine que você deseja que sua impressora a laser funcione um determinado número de vezes e que o sistema o alerte na interface homem-máquina para que você possa substituir a lente ou peças sobressalentes.

Como você conseguiria isso?

A resposta é óbvia: usando um contador predefinido.

Portanto, um contador pré-definido é um tipo de relé de contagem que compara o resultado da contagem com um valor definido.

Quando eles se tornam iguais, ele emite um sinal, como mudar um circuito normalmente aberto para um circuito normalmente fechado.

Por exemplo, se você conectar um alarme a este contato normalmente aberto, o alarme soará para que você saiba o que aconteceu.

Quais são as principais diferenças entre os dois contadores?

Existem três diferenças principais entre contadores cumulativos e contadores pré-definidos: finalidade, âmbito de aplicação, se suportam contagem incremental/decremental e função de alarme.

Produto	Contador totalizador	Contador pré-definido
Finalidade	Medição e coleta de dados	Controle e automação
Âmbito de aplicação	Estatísticas de produção total, estatísticas de lotes, manutenção regular das máquinas, etc.	Os sistemas automatizados controlam processos como embalagem e categorização de itens após uma determinada quantidade ter sido contada, processamento de produtos em lote, etc.
Contagem de incremento/decremento	Não, mas alguns contadores têm uma função de reinicialização.	Sim, o contador predefinido pode ser usado para contar para cima ou para baixo.

Como escolher o contador adequado entre estes dois contadores?

Depois de ler o texto acima, acredito que você tenha uma compreensão geral sobre contadores cumulativos e contadores predefinidos.

Agora, surge outra questão: como escolher o contador certo para o seu dispositivo?

Os contadores totalizadores (acumulativos) podem ser usados nas seguintes situações: quando você precisa apenas saber o número total de produtos que passaram, para coletar dados de produção para gerar relatórios, para monitorar o consumo (energia, água, materiais) e para rastrear dados históricos.

Se você deseja:

Interrompa automaticamente um processo quando um valor definido for atingido.,
Agrupe ou embale um número fixo de produtos,
Acionar outra máquina após atingir uma quantidade definida,
Crie ciclos repetitivos na produção,
Obtenha controle automatizado sem intervenção do operador,

então um contador pré-definido é a melhor escolha.

Posso usar um contador pré-definido com um contador totalizador?

Embora os contadores cumulativos e os contadores predefinidos sejam dois tipos diferentes de contadores e sejam utilizados em campos diferentes, posso integrar estes dois contadores num único sistema para satisfazer os requisitos de contagem em lote?

Sim, podemos usar os dois contadores simultaneamente.

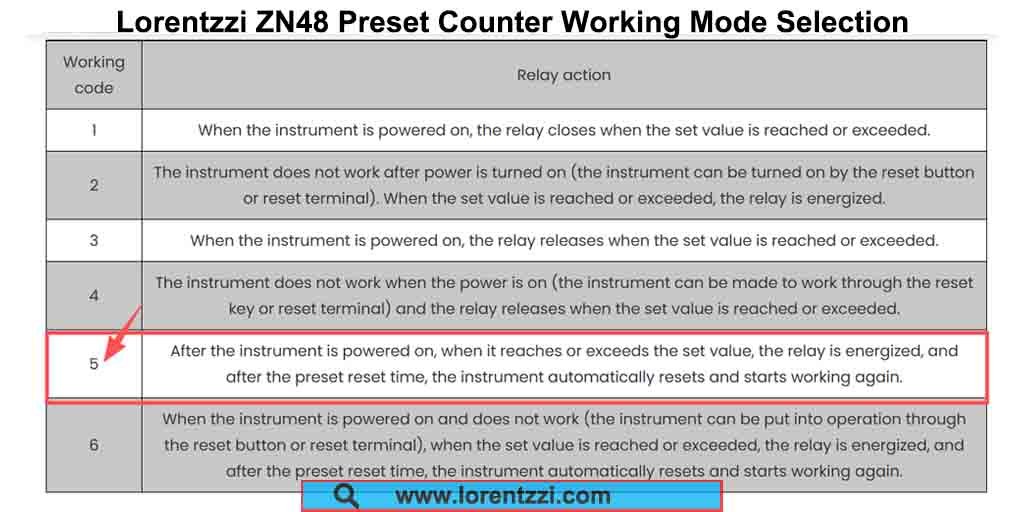

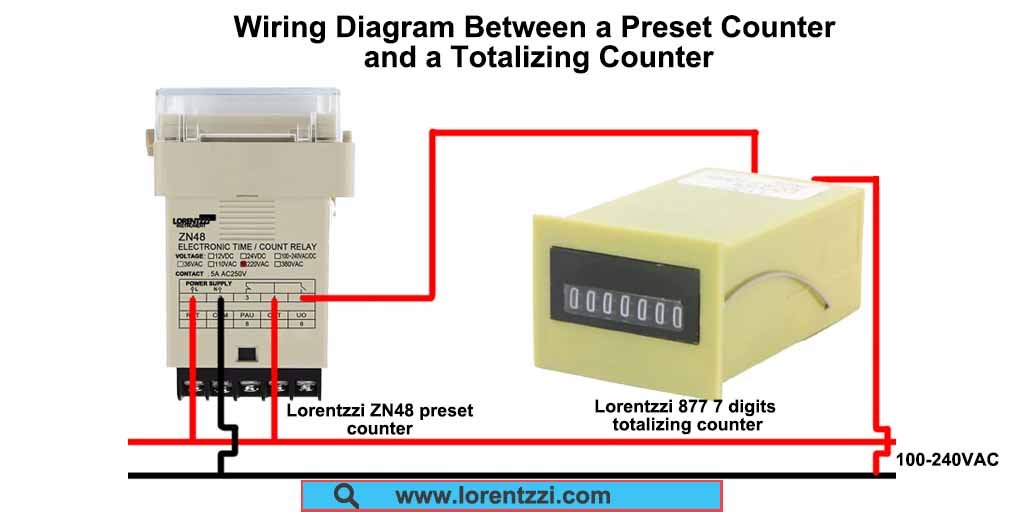

Por exemplo, você pode usar nosso Contador predefinido ZN48 com o nosso 5 bits, 6 bitsou Contador eletromagnético acumulador de 7 bits.

Quando a contagem atinge o valor definido, ele emite um sinal de pulso de tensão, então o contador acumulador incrementa em 1, e nosso Contador ZN48 pode ser automaticamente redefinido para zero após atingir o valor da contagem e continuar a contar (Nota: O modo de funcionamento deve selecionar 5 ).

Essa reinicialização contínua permite obter estatísticas dos lotes de produção.

Conclusão

Em resumo, o contador totalizador é usado apenas para registrar resultados de contagem, enquanto o contador predefinido pode realizar tarefas mais complexas.

Em Wenzhou Lorentzzi Electric Co., Ltd., oferecemos não apenas contadores totalizadores, mas também contadores pré-configurados.

Se você estiver procurando por balcões de alta qualidade, envie sua consulta para shonxu@lorentzzi.com.

The post Totalizing Counters Vs Preset Counters: What Are The Key Differences? appeared first on Lorentzzi Industrial Supply-Chinese Manufacturer&Exporter.

Contadores eletromecânicos: definição, princípio de funcionamento e guia de compra

Shon — Dom, 07 Dez 2025 10:14:46 +0000

Contadores eletromecânicos apresentam muitas vantagens em relação aos contadores puramente mecânicos, tais como a capacidade de funcionar sem força física externa, a contagem automática utilizando energia elétrica e uma gama mais ampla de aplicações.

Portanto, para entender melhor os contadores eletromecânicos, este artigo apresentará os seguintes detalhes:

O que é exatamente um contador eletromecânico?
Como isso funciona?
Como escolher o contador eletromecânico certo para o seu equipamento?

O que é um contador eletromecânico?

Um contador eletromecânico é um instrumento que converte energia elétrica em movimento físico, que, por sua vez, aciona uma roda giratória para se mover e exibir a quantidade contada.

Os contadores eletromecânicos têm vantagens como estrutura simples, facilidade de uso e nenhuma perda de dados de contagem após falha de energia.

Os quatro produtos a seguir são nossos contadores eletromecânicos mais vendidos em todo o mundo. Se você estiver procurando por esses produtos ou outros tipos de contadores eletromecânicos, envie uma consulta para shonxu@lorentzzi.com para obter mais assistência.

Como funciona um contador eletromecânico?

Certa vez, desmontei um contador eletromecânico e descobri que sua estrutura era muito simples.

Um contador eletromecânico é composto por quatro partes: uma bobina eletromagnética, uma armadura, um sistema de engrenagens de catraca e uma roda mecânica (roda de exibição).

Agora, deixe-me explicar a função de cada parte, uma por uma:

Bobina eletromagnética: recebe sinais de impulsos elétricos, gera força magnética e é a fonte da força motriz.
Armadura: Converte energia elétrica em ação mecânica sob a influência da força magnética.
Sistema de engrenagem de catraca: cada movimento da alavanca de acionamento é convertido em uma rotação precisa da engrenagem.
Roda mecânica: Conectada a uma engrenagem, exibe o valor acumulado da contagem.

Portanto, seu processo de funcionamento é o seguinte: uma vez que uma tensão é aplicada ao contador, a bobina eletromagnética gera um campo magnético, atraindo a armadura para se mover, e então a roda indicadora mecânica é acionada para girar pelo sistema de engrenagem de catraca.

Você também pode assistir ao vídeo a seguir para entender como funciona um contador eletromecânico:

Como selecionar um contador eletromecânico adequado?

Agora, vamos ver como selecionar um contador eletromecânico adequado para sua aplicação.

Em termos simples, há 5 etapas a seguir:

Passo 1: Confirme o intervalo de contagem

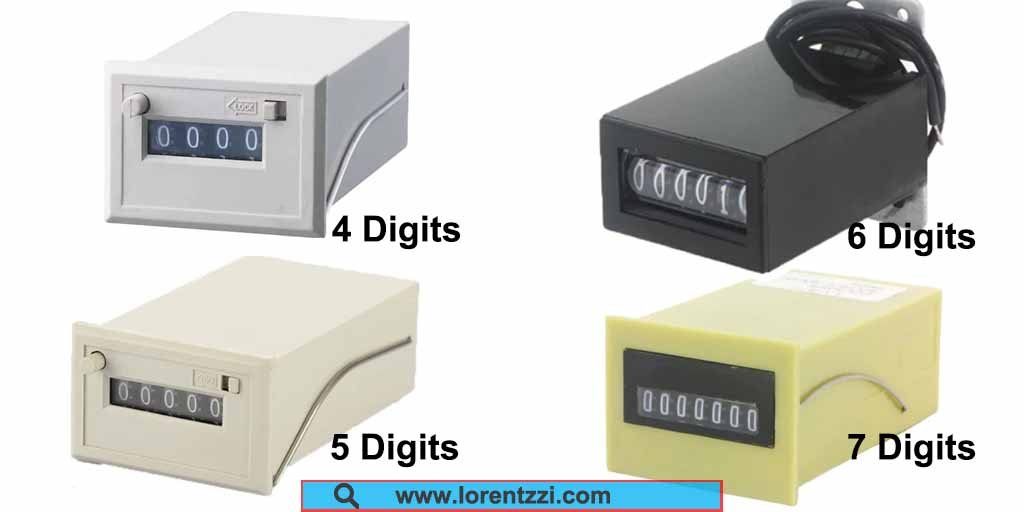

A faixa de contagem do contador eletromecânico pode ser de 4 dígitos 9.999, 5 dígitos 99.999, 6 dígitos 999.999 ou 7 dígitos 9.999.999.

Como seus intervalos de contagem diferem, os tamanhos dos produtos também podem diferir. Portanto, você deve primeiro saber claramente qual é o seu intervalo máximo de contagem. Se o intervalo for muito pequeno, o uso prolongado pode levar a problemas que excedam o intervalo.

Portanto, se não houver restrições quanto ao tamanho do produto, quanto maior for o intervalo de contagem, melhor.

Etapa 2: Decida a tensão do sinal de contagem

Em Contadores eletromagnéticos da Lorentzzi Electric ou outras séries de contadores de outros fornecedores, a tensão do sinal de contagem pode ser 5 VCC, 12 VCC, 24 VCC, 110 VCA, 220 VCA e assim por diante.

Portanto, confirme qual pulso de tensão ou valor de tensão você está contando. Um sinal de tensão de contagem incorreto pode causar danos permanentes ao contador, pois bobinas diferentes têm tensões diferentes, e uma tensão incorreta pode fazer com que a bobina superaqueça e queime.

Passo 3: Verifique se você precisará da função de reinicialização ou não.

Alguns contadores possuem uma função de reinicialização; ao pressionar um botão, o contador é reinicializado para zero, o que é conveniente para os funcionários da empresa reinicializarem após a manutenção do equipamento. No entanto, essa função também possui algumas desvantagens, como a possibilidade de contagens falsas.

Outros contadores não possuem função de reinicialização, mas são mais adequados para uso a longo prazo.

Portanto, confirme se você precisa de um contador eletromecânico com função de reinicialização ou sem ela.

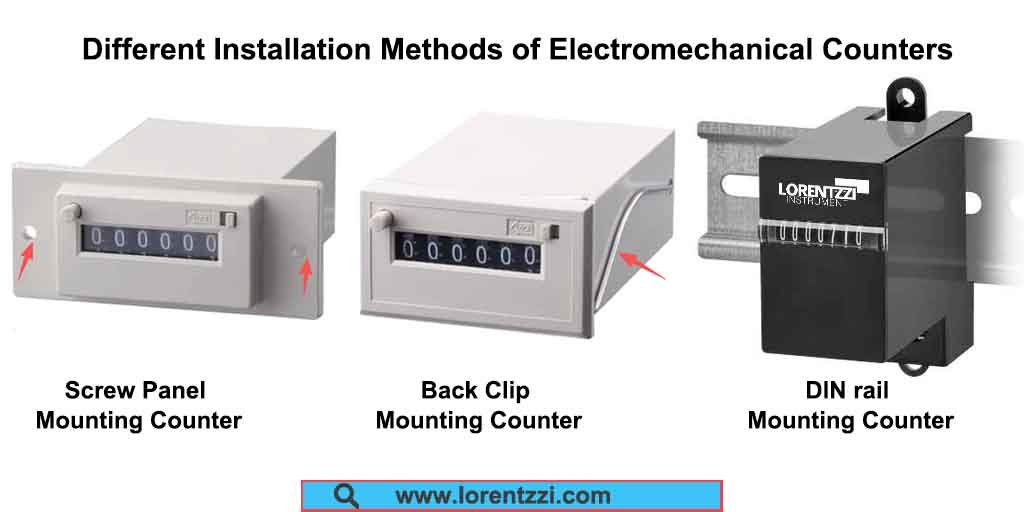

Etapa 4: Escolha o método de instalação

Os contadores eletromecânicos podem ser instalados de três maneiras: montagem com parafusos no painel, montagem com clipes traseiros e montagem em trilho DIN.

Os dois primeiros métodos são mais comumente usados, enquanto o terceiro método é menos comum e requer integração com outros componentes montados em um trilho DIN.

Etapa 5: Marca e custo

A etapa final é escolher um fornecedor de contadores eletromecânicos de marca. Um contador de marca significa melhor serviço pós-venda, maior vida útil do produto e um período de garantia mais longo.

Nosso artigo anterior compilou uma lista dos dez principais fornecedores de contadores eletromecânicos; você pode clicar para ver esse artigo: Os 10 principais fabricantes e fornecedores globais de contadores eletromagnéticos (2025).

Perguntas frequentes

1. Qual é a diferença entre um contador eletromecânico e um contador puramente eletrônico?

Guia de seleção de medidores de horas para iniciantes (8 etapas)

Shon — Segunda-feira, 1 de dezembro de 2025, 11:32:55 +0000

Você é iniciante e não sabe como escolher o produto certo? horímetro para manutenção regular do equipamento?

Este artigo fornece um guia completo de seleção em oito etapas para sua referência.

Ofereceremos orientação para a seleção do medidor de horas com base nos oito aspectos a seguir: requisitos da aplicação, tensão de operação, tipo, formato, precisão, método de montagem, marca e fornecedor, e custo.

Vamos começar!

Passo 1: Conhecer os requisitos da sua inscrição

Diferentes dispositivos requerem diferentes medidores de horas.

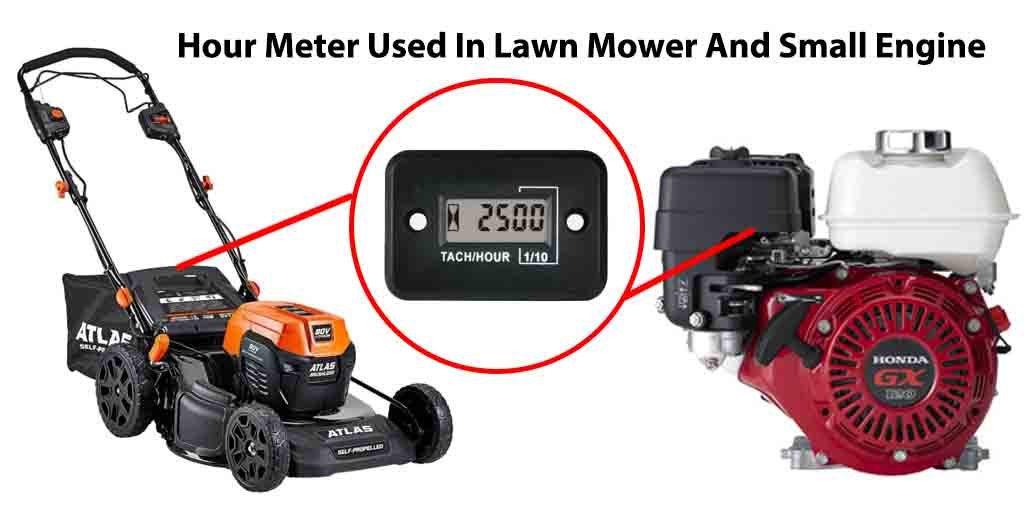

Por exemplo, se o seu dispositivo for um pequeno motor ou gerador a diesel que é usado com frequência, um temporizador digital é uma boa escolha.

No entanto, se o seu dispositivo for grande e só for utilizado algumas vezes por ano, um medidor de horas mecânico é mais adequado.

Isso ocorre porque os dois tipos de horímetros funcionam com base em princípios diferentes.

Se o dispositivo for usado com pouca frequência e ficar inativo por longos períodos, o temporizador digital poderá ficar sem energia, resultando em perda de dados.

Um temporizador mecânico, por outro lado, não requer fonte de alimentação; ele começa a contar o tempo assim que é ligado, e os dados de tempo não são perdidos depois que ele para.

Etapa 2: Escolha da tensão de funcionamento do medidor de horas

O segundo ponto a considerar é a tensão de operação do temporizador que você planeja usar.

Diferentes temporizadores podem exigir diferentes tensões para funcionar. Por exemplo, um temporizador Lorentzzi pode funcionar a 110 VCA, 220 VCA, 12 VCC, 24 VCC ou 5 VCC.

Esclareça qual a tensão que o seu dispositivo pode fornecer ao medidor de horas. E se tiver adquirido um medidor de horas CA, mas só puder fornecer energia CC? Pode tentar adquirir um pequeno inversor de energia para converter CC em CA. O inversores de energia pode converter eficientemente a energia CC de uma bateria em CA.

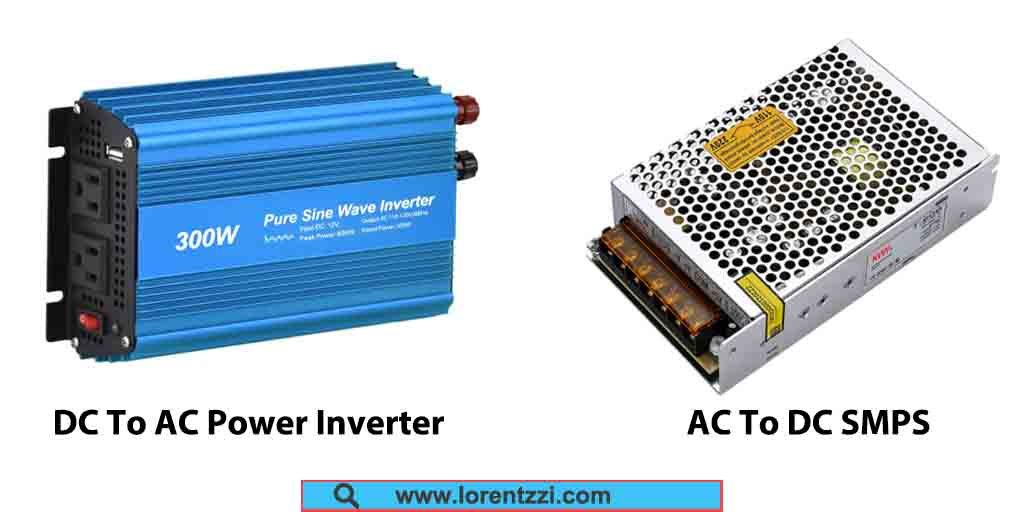

Por outro lado, se o medidor de horas usar apenas energia CC, mas o seu dispositivo tiver apenas energia CA, você pode usar um fonte de alimentação comutada (SMPS) para alimentar indiretamente o medidor de horas DC.

Passo 3: Decida os tipos de medidores de horas

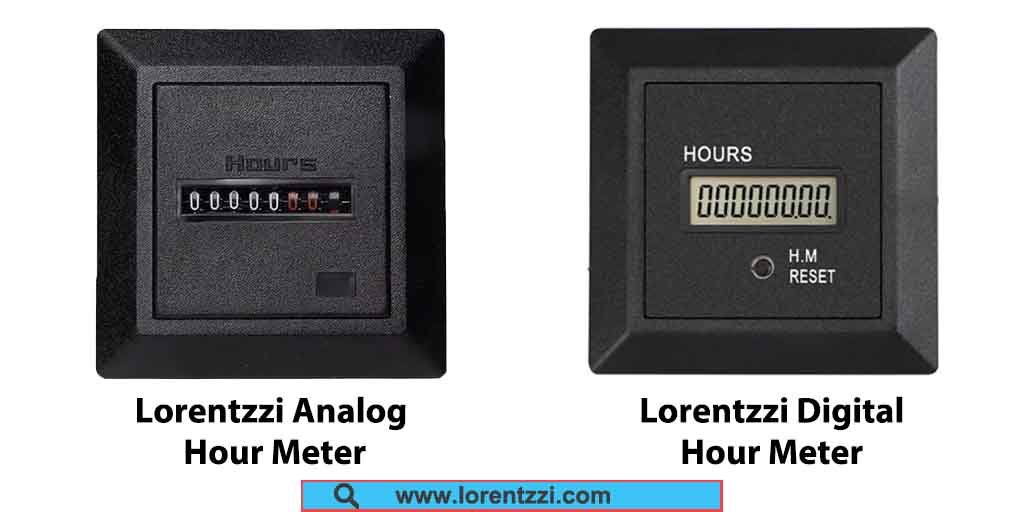

Os medidores de horas existem em dois tipos principais: digitais e analógicos.

A Lorentzzi oferece os dois tipos (você pode Envie-nos sua consulta para obter nosso catálogo mais recente de medidores de horas). Os medidores de horas digitais geralmente apresentam telas LCD ou LED grandes e fáceis de ler, oferecendo uma aparência atraente e visualização conveniente.

Os medidores de horas mecânicos, por outro lado, utilizam mostradores analógicos ou engrenagens para registrar o tempo.

Os medidores de horas mecânicos são mais confiáveis do que os medidores de horas digitais, mantendo o tempo registrado mesmo após longos períodos de inatividade.

Passo 4: Decida o formato do medidor de horas

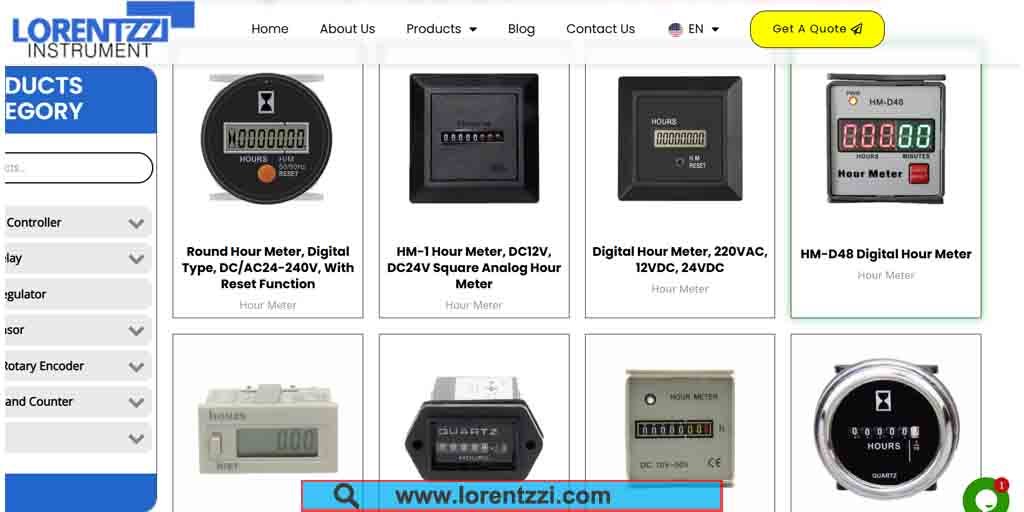

Nosso Lorentzzi A série de horímetros está disponível em dois formatos: quadrado e redondo.

Os medidores de horas redondos e quadrados diferem nos seus métodos de montagem e aparência; você pode escolher o que preferir, seja você mesmo ou os seus clientes.

Os produtos a seguir são nossos medidores de horas quadrados e redondos mais populares para sua referência:

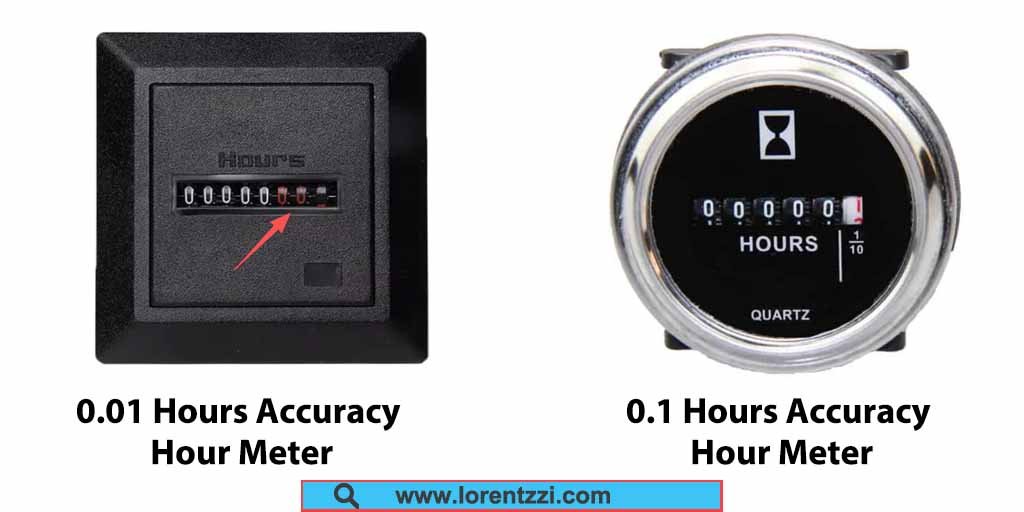

Etapa 5: Confirme a precisão

Todos Lorentzzi Os medidores de horas estão disponíveis em dois níveis de precisão: 0,01 horas e 0,1 horas.

A unidade mínima de 0,01 hora oferece maior precisão de tempo, enquanto a unidade de 0,1 hora é menos precisa.

Se você precisar de uma medição de tempo mais precisa, recomenda-se a unidade de 0,01 hora, mas ela será mais cara.

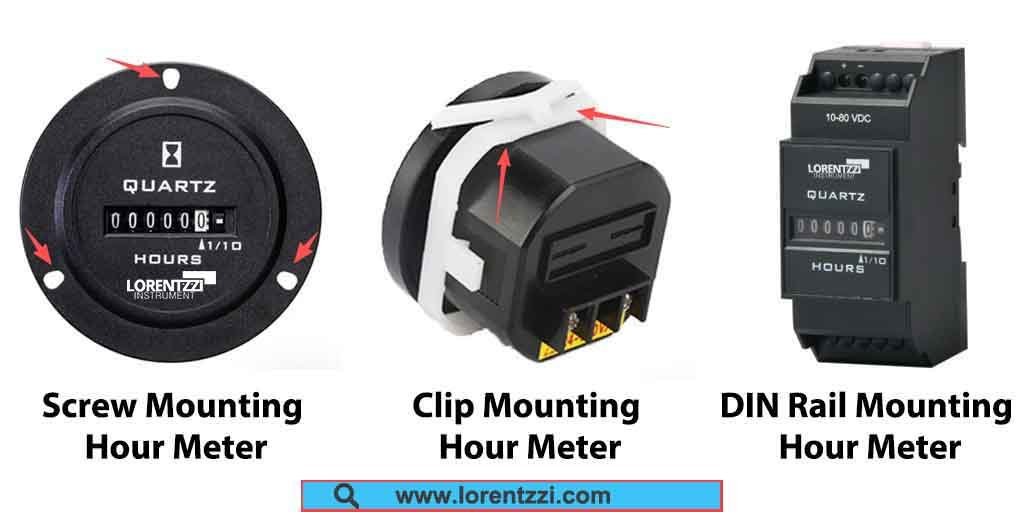

Passo 6: Confirme o método de instalação

Investiguei os medidores de horas de diferentes fornecedores no mercado e encontrei três métodos de montagem: montagem com parafusos no painel, montagem com clipes no painel e montagem em trilho DIN.

Desses três métodos, os dois primeiros são os mais comuns e muito simples de instalar. A instalação é tão simples quanto cortar orifícios de acordo com as dimensões do produto e apertar parafusos ou clipes no painel traseiro.

Os medidores de horas com montagem em trilho DIN são mais adequados para instalação em trilhos DIN dentro de caixas de distribuição.

Etapa 7: Escolha da marca e do fornecedor do medidor de horas

Escolher um medidor de horas de marca significa um preço mais elevado, mas também um risco de utilização menor.

Escrevemos um artigo listando os dez maiores fabricantes e fornecedores mundiais de horímetros; você pode clicar para visualizá-lo: Os 10 principais fabricantes e fornecedores globais de medidores de horas.

Etapa 8: Selecione o medidor de horas mais econômico e de melhor qualidade

Todos sabemos que se recebe aquilo pelo que se paga.

Portanto, procure um equilíbrio ideal entre o custo, a funcionalidade, a durabilidade e o valor a longo prazo do medidor de horas.

Embora possa ser tentador optar pelo medidor de horas mais barato, investir em um modelo de alta qualidade com cobertura de garantia confiável — mesmo que tenha um preço um pouco mais alto — acaba sendo mais econômico a longo prazo.

Ele minimiza o tempo de inatividade e as despesas com substituições, proporcionando, em última análise, uma maior economia ao longo do tempo.

Conclusão

Após ler as 8 etapas sugeridas acima, acreditamos que agora você compreende claramente como escolher o medidor de horas certo.

Se você também está procurando um fornecedor profissional de medidores de horas da China, Wenzhou Lorentzzi Electric Co., Ltd. é a sua escolha ideal.

Temos muitos anos de experiência no fornecimento de vários medidores de horas e soluções completas de equipamentos para clientes em todo o mundo.

Entre em contato conosco Agora, a solução para o seu medidor de horas!

The post Hour Meter Selection Guide For Beginners(8 Steps) appeared first on Lorentzzi Industrial Supply-Chinese Manufacturer&Exporter.

Os 10 principais fabricantes e fornecedores globais de contadores eletromagnéticos (2025)

Shon — Quarta-feira, 19 de novembro de 2025, 07:56:41 +0000

Você está procurando um fornecedor confiável de contadores eletromagnéticos?

Hoje, compilamos uma lista dos 10 principais fabricantes e fornecedores de contadores eletromagnéticos em todo o mundo para sua referência.

Agora vamos começar!

1. Lorentzzi Electric (fornecedor chinês, altamente recomendado)

Wenzhou Lorentzzi Electric Co., Ltd. é um fornecedor líder de contadores eletromagnéticos na China (doravante referido como Lorentzzi Electric).

A Lorentzzi Electric pode fornecer mais de 10 tipos diferentes de contadores eletromagnéticos para diversos fins, com intervalos de contagem de 9999 (4 dígitos), 99999 (5 dígitos), 999999 (6 dígitos) e 9999999 (7 dígitos), e os contadores podem ser reiniciáveis ou não reiniciáveis.

Os contadores da Lorentzzi Electric são altamente confiáveis e resistentes a choques, sendo amplamente utilizados na indústria têxtil, máquinas de perfuração, contagem e estatísticas de interruptores de porta, indústria gráfica, máquinas de enchimento de óleo e gás e outros campos.

Os produtos a seguir são nossos contadores eletromagnéticos mais populares. Alguns produtos possuem função de reinicialização, enquanto outros não:

Baixe o catálogo de contadores Lorentzzi

2. Line Seiki (Japão)

A Line Seiki também é uma excelente fornecedora de contadores eletromagnéticos confiáveis. Fundada em 1949, a Line Seiki tem mais de 76 anos de história.

Seus contadores eletromagnéticos incluem as séries MZ, ME, MCU, MCF e outras. Os métodos de montagem incluem montagem com clipe de painel e montagem com parafuso de base.

Se a confiabilidade é uma prioridade e seu orçamento permite, a Line Seiki é uma boa escolha.

3. Camsco Electric (Taiwan)

A Camsco Electric, localizada em Taiwan, oferece 34 categorias de produtos, sendo os contadores eletromagnéticos apenas uma de suas muitas linhas de produtos.

Eles são especializados em vários componentes elétricos, equipamentos e produtos relacionados, incluindo várias peças para quadros elétricos, tais como isoladores de barramento, isqueiros para automóveis, temporizadores digitais, interruptores de botão, válvulas solenóides CA, campainhas de alarme, interruptores de transferência automática, sirenes eletrônicas, etc.

Os seus contadores eletromagnéticos estão disponíveis em quatro modelos: contador reiniciável EC5R, contador reiniciável ES6RS de 6 bits, contador não reiniciável EDC6G de 6 bits (o mesmo que o mais popular Lorentzzi Contador eletromagnético LMC-06) e contador não reinicializável EDC6GS de 6 bits para montagem em painel.

4. Elecmit Electrical (Taiwan)

A Elecmit Electrical, também uma empresa de Taiwan, fabrica contadores eletromagnéticos que são essencialmente iguais aos produtos da Camsco. Eles oferecem sete contadores eletromagnéticos diferentes: LFC-5 (igual ao Lorentzzi Contador CSK5-YKW), LFC-5S (igual ao CSK5-NKW), LFC-6, LFC-6S, LFC-6N (igual ao Lorentzzi Contador eletromagnético LMC-06), LFC-6NS e LFC-5P-RS.

Dentre eles, LFC-5, LFC-5S, LFC-6, LFC-6S e LFC-5P-RS são contadores com função de reinicialização, enquanto LFC-6N e LFC-6NS são contadores sem função de reinicialização.

5. Hengstler Gmbh (Alemanha)

A Hengstler é uma fabricante alemã de contadores que oferece quatro tipos diferentes de contadores: contadores eletrônicos, contadores eletromecânicos, contadores pré-ajustados e contadores pneumáticos.Os contadores eletrônicos são digitais, equipados com um visor LCD ou LED, e requerem uma bateria integrada para armazenar os dados de contagem. Eles têm uma aparência relativamente simples, mas, em comparação com os contadores mecânicos ou eletromecânicos, geram ruído elétrico, e os dados de contagem podem ser perdidos se houver uma interrupção prolongada no fornecimento de energia.

Os contadores mecânicos são projetados de acordo com o número de movimentos; por exemplo, puxar a alavanca uma vez conta como uma vez.

6. Crouzet (França)

Em nossa postagem anterior no blog: Os 10 principais fabricantes e fornecedores de horímetros do mundo, mencionamos que a Crouzet é um excelente fornecedor de temporizadores e, além deles, também produz contadores eletromagnéticos confiáveis.

A Crouzet oferece contadores eletrônicos e eletromecânicos, que podem ser usados para monitoramento da produção, monitoramento de equipamentos, controle de qualidade, gerenciamento de estoque, gerenciamento de serviços públicos, acompanhamento de planos de manutenção e assim por diante.

Se você estiver tentando usar o contador de entrada de sinal PNP ou NPN, pode tentar usar nosso sensor de proximidade com o seu balcão.

7. Hokuyo (Japão)

Agora, vamos dar uma olhada em outro fabricante japonês de contadores de pulsação, chamado Hokuyo.

A Hokyuyo costumava fabricar contadores eletrônicos, mas desde então cessou a produção e agora se concentra mais em sensores fotoelétricos e telêmetros de varredura.

Se você estiver procurando alternativas, pode entrar em contato com os quatro fornecedores listados acima para obter mais informações.

8. LS Instrumentation Sales & Services (Filipinas)

A LS Instruments Sales and Service é uma empresa sediada em Manila, nas Filipinas, que fornece contadores, medidores de altura, medidores de comprimento, contadores mecânicos, contadores eletrônicos e contadores eletromagnéticos.

A empresa é um atacadista da Line Seiki. Além dos produtos da Line Seiki, eles também colaboram com muitas empresas internacionais, como Lutron Electronics Enterprise Co., Ltd., Tenmars Electronics Co., Ltd., Gondo Electronics Co., Ltd., Scarlet Tech Co., Ltd., Alnor (TSI) e Pisi (Itália).

9. Hitech (China)

Hitech é o nome abreviado da Qingdao Hitech Chuangying Instrument Co., Ltd, que produz contadores mecânicos de cursos, contadores manuais, codificadores rotativos mecânicos, contadores de medição de comprimento, contadores eletrônicos, contadores eletromecânicos e contadores de tempo.

Entre seus produtos de contadores eletromecânicos, o contador cumulativo eletromecânico de 7 dígitos Modelo 877 é muito popular no mercado indiano. Este contador é amplamente utilizado em máquinas de enchimento de óleo e gás.

10. Yaoye (China)

A Yaoye é outro fornecedor de contadores na cidade de Ningbo, na China. Eles podem produzir contadores de impulsos, contadores mecânicos, medidores de fluxo de diesel, contadores rotativos, contadores de gás, contadores de moldes, contadores de eletricidade e contadores de anéis.

Fundada em 2000, esta empresa opera há 25 anos. Sua fábrica está localizada na vila de Wuxingdian, município de Zhangqi, cidade de Ningbo, província de Zhejiang, China.

Seus contadores eletromagnéticos são amplamente utilizados em equipamentos de proteção contra raios no mercado turco, além disso, eles têm distribuidores na Índia, mas produzem os contadores e medidores de horas sob a marca de seus clientes.

Se você deseja conhecer os clientes e a participação de mercado da Yaoye, pode Entre em contato conosco para obter mais informações.

Conclusão

Se você terminou de ler este artigo, acredito que agora tenha uma compreensão clara dos 10 principais fabricantes e fornecedores de balcões e da variedade de seus produtos.

Lorentzzi Electric não só fornece contadores temporizadores de alta qualidade, mas também contadores eletromagnéticos altamente confiáveis. Para quaisquer outras dúvidas ou perguntas sobre os diferentes tipos de contadores, envie um e-mail para shonxu@lorentzzi.com para suporte.

The post Top 10 Global Electromagnetic Counter Manufacturers and Suppliers (2025) appeared first on Lorentzzi Industrial Supply-Chinese Manufacturer&Exporter.

Cortinas de luz de segurança de saída única versus saída dupla: Qual é a melhor?

Shon — Mon, 03 Nov 2025 01:48:26 +0000

Imagine o seguinte: Você está procurando por um cortina de luz de segurança para proteger seus funcionários de máquinas perigosas, mas quando você procura fornecedores, eles informam que há dois tipos disponíveis: saída única e saída dupla.

Então, como você escolhe? Quais são as diferenças entre esses dois tipos? Qual deles é mais adequado? Este artigo responderá a essas perguntas uma a uma.

Vamos continuar!

O que é uma cortina de luz de segurança de saída única?

Para entender melhor as diferenças entre as cortinas de luz de segurança de saída única e de saída dupla, primeiro precisamos esclarecer suas definições e seu processo de trabalho.

Uma cortina de luz de segurança de saída única, como o nome sugere, tem apenas um canal de sinal de segurança independente. Normalmente, ela suporta um tipo de saída, que pode ser um transistor PNP ou NPN, ou um relé sem tensão.

Agora, vamos tomar a cortina de luz de segurança “PNP de canal único normalmente fechado (NC)” mais comumente usada como exemplo para explicar seu processo de funcionamento:

Quando os feixes de luz infravermelha (Observação: os feixes de luz são os principais componentes da cortina de luz de segurança, ela pode formar uma barreira de luz para detectar a entrada de pessoas de fora) não estão bloqueados (estado normal), a cortina de luz de segurança mantém uma saída ativa. Um sinal de tensão (por exemplo, 24 VCC para PNP) está presente entre o fio de saída (geralmente preto ou marrom, dependendo do fabricante) e o terminal negativo, mantendo o estado “normalmente fechado”.
Quando o feixe de luz infravermelha é bloqueado (detecção de intrusão), a saída é desativada. A tensão entre o fio de saída e o terminal negativo desaparece, e o sinal muda de “normalmente fechado” para “normalmente aberto”.”

Essa mudança de sinal deve ser conectada a um controlador com classificação de segurança (como um relé de segurança ou um PLC de segurança), que aciona um contator para cortar a fonte de alimentação perigosa da máquina, garantindo a conformidade com os padrões de segurança (por exemplo, ISO 13849-1) e evitando riscos de fiação direta.

O que é uma cortina de luz de segurança de saída dupla?

Agora vamos dar uma olhada nas cortinas de luz de segurança de saída dupla.

Semelhante às cortinas de luz de segurança de saída única, as cortinas de luz de segurança de saída dupla suportam tipos de saída comuns, incluindo PNP, NPN e relés.

A principal diferença está no fato de ter dois canais de saída de segurança independentes, normalmente identificados como OSSD1 (dispositivo de segurança de sinal de saída 1) e OSSD2 (dispositivo de segurança de sinal de saída 2) na prática do setor.

Esses dois canais trabalham juntos para atender aos rigorosos padrões de segurança (por exemplo, EN 61496, ISO 13849-1), garantindo o monitoramento redundante do status da cortina de luz.

Para ilustrar sua operação, usaremos uma configuração comum como exemplo: uma cortina de luz de segurança de saída dupla com uma saída PNP normalmente fechada (NC). Seu fluxo de trabalho é o seguinte:

Quando o feixe de luz é desbloqueado: Tanto a OSSD1 quanto a OSSD2 mantêm a saída ativa. Existe um sinal de tensão de 24 VCC entre cada linha de saída (por exemplo, preto para OSSD1, marrom para OSSD2) e seu terminal negativo, mantendo um estado “normalmente fechado”. Esse sinal ativo sincronizado notifica o controlador de segurança (por exemplo, um PLC de segurança) de que a área protegida está intacta.
Quando o feixe de luz é bloqueado: Tanto o OSSD1 quanto o OSSD2 falham simultaneamente. A tensão de 24 VCC entre as duas linhas de saída e seus terminais negativos desaparece, e os dois sinais mudam sincronizadamente de um estado “normalmente fechado” para um estado “normalmente aberto”. A cortina de luz de segurança reconhece imediatamente a intrusão e aciona medidas de segurança (por exemplo, cortando a fonte de alimentação perigosa da máquina).
Se ocorrer uma falha (por exemplo, OSSD1 está ativo, mas OSSD2 falha): Se os sinais dos dois canais forem inconsistentes, o controlador de segurança determinará que a cortina de luz falhou e iniciará uma parada de segurança - esse é o núcleo da tolerância a falhas do projeto de saída dupla.

Vantagens de usar uma cortina de luz de segurança de saída dupla

Há várias vantagens em usar uma cortina de luz de segurança de saída dupla em vez de uma de saída única, veja abaixo:

Oferece aos usuários proteção contra redundânciaComo mencionado acima, isso garante que o sistema de segurança permaneça eficaz mesmo se um canal de saída falhar. No entanto, observe que, se a saída for do tipo relé, é possível conectar as duas saídas OSSD em série e, em seguida, controlar um contator CA. Se a saída for do tipo transistor, como PNP ou NPN, será necessário um relé de segurança ou dois contatores CA separados para proteção dupla. Se precisar de suporte técnico para a fiação das duas OSSDs, favor Entre em contato conosco para assistência.
Ele pode fornecer alertas aos operadores: Além dos benefícios mencionados acima, ele também pode ser usado das seguintes maneiras: uma saída é usada para controlar o estado ligado/desligado da máquina para proteger o operador, e outra saída é conectada a um alarme, luz de advertência ou tela sensível ao toque para alertar o operador quando ocorrer um perigo.

Conclusão

Em resumo, a cortina de luz de segurança de saída dupla é altamente recomendada devido ao seu design redundante. Mesmo que uma saída falhe, a outra saída continuará funcionando, o que é essencial para proteger o operador do impacto de máquinas pesadas e perigosas.

Agora, se estiver procurando um fornecedor confiável de cortinas de luz de segurança e um parceiro comercial na China, envie sua consulta para shonxu@lorentzzi.comResponderemos a você em até 24 horas.

Como fornecedor profissional na China, Wenzhou Lorentzzi Electric Co., Ltd. ofertas cortinas de luz de segurança de saída dupla com qualidade consistente e diversas opções de comprimento para atender a todas as suas demandas de segurança.

The post Single-output Vs Dual-output Safety Light Curtains: Which Is Better? appeared first on Lorentzzi Industrial Supply-Chinese Manufacturer&Exporter.

Regulador de tensão de estado sólido versus estabilizador de tensão: Principais diferenças

Shon — Sun, 26 Oct 2025 10:03:30 +0000

Recentemente, um usuário de Miami, EUA, que já entrou em contato conosco pelo WhatsApp, estava confuso sobre a diferença entre um Regulador de tensão de estado sólido (SSVR) e um regulador automático de tensão (AVR).

Seus clientes na América Latina tinham uma tensão muito instável, flutuando entre 90 e 130 VCA. Isso era muito ruim porque as flutuações de tensão poderiam causar sérios danos aos compressores de geladeiras ou a outros dispositivos com motores (a baixa tensão causa muita corrente, fazendo com que as bobinas do compressor fiquem muito quentes e acabem queimando).

Portanto, ele deseja usar um Regulador de tensão de estado sólido para resolver esse problema e obter um controle de tensão estável.

Eu o aconselhei a não fazer isso. Por quê? Porque o regulador SSVR e o AVR são dois produtos completamente diferentes com princípios operacionais completamente diferentes.

Então, qual é exatamente a diferença entre um regulador de tensão de estado sólido e um estabilizador automático de tensão? Como eles funcionam? Neste artigo, explicaremos em detalhes.

O que é um regulador de tensão de estado sólido?

Um regulador de tensão de estado sólido (comumente conhecido como SSVR) regula a tensão de saída para uma carga. Normalmente, o sinal de controle é um sinal analógico, como 4-20 mA, 0-5 VCC ou 0-10 VCC.

Para entender melhor como isso funciona, vamos usar um exemplo:

Agora, eu conecto uma tensão externa de 220 VCA aos terminais controlados de um regulador de tensão de estado sólido, que é então conectado em série com um elemento de aquecimento para formar um circuito fechado.

À medida que o sinal de controle analógico aumenta, a tensão de saída aumenta de forma correspondente, com uma curva linear de entrada-saída.

Por exemplo, se a tensão na carga (elemento de aquecimento) for atualmente de 121,0 VCA (com uma tensão externa de 220 VCA), mas a tensão externa for agora ajustada para 110,0 VCA (enquanto o sinal de controle permanecer inalterado em 4 VCC), o que acontecerá?

A tensão de saída diminuirá proporcionalmente, resultando na queda da tensão aplicada ao elemento de aquecimento para 60,5 VCA. Os dados experimentais relevantes são fornecidos abaixo:

Como fica evidente no exemplo acima, esse resultado é indesejável. Nosso objetivo é manter uma tensão estável de 121,0 VCA no elemento de aquecimento, mesmo quando a tensão externa cair para 110 VCA.

O que é um estabilizador de tensão (AVR)?

Um estabilizador de tensão (AVR) é um dispositivo eletrônico que mantém automaticamente uma tensão de saída estável, independentemente das flutuações na tensão de entrada ou na carga conectada.

Você pode pensar nele como um "protetor de tensão" ou "suavizador de tensão". Ele garante que os dispositivos eletrônicos sensíveis conectados a ele recebam uma tensão constante, estável e precisa, protegendo-os contra danos e garantindo sua operação adequada.

Você pode simplesmente pensar dessa forma: Quero uma tensão estável de 220 VCA. Quando a tensão da fonte de alimentação externa estiver abaixo de 180 VCA ou acima de 220 VCA, a tensão de saída permanecerá em 220 VCA.

Você pode assistir ao vídeo abaixo para ver como ele funciona:

Quais são as principais diferenças entre o SSVR e o AVR?

As diferenças entre os reguladores de tensão de estado sólido e os estabilizadores de tensão estão principalmente em cinco áreas: princípio operacional, funcionalidade, peso e tamanho do produto, cenários de aplicação e custo.

Explicaremos cada um deles a seguir.

1. Princípio de funcionamento

Normalmente, os reguladores de tensão de estado sólido ajustam a tensão de saída alterando o ângulo de fase de um tiristor dentro do circuito.

Por exemplo, um sinal externo de 4-20 mA ou um potenciômetro pode ser usado para ajustar o ângulo de condução do tiristor, variando assim a tensão de saída.

Diferentemente dos reguladores de tensão de estado sólido, os estabilizadores de tensão usam o princípio de feedback negativo de malha fechada para controlar a tensão de saída.

Ele consiste em um circuito regulador de tensão, um circuito de controle e um servomotor. Quando a tensão de entrada ou a carga muda, o circuito de controle faz a amostragem, compara e amplifica os dados.

Em seguida, ele aciona o servomotor para girar, alterando a posição das escovas de carbono do regulador de tensão. Isso ajusta automaticamente a relação de voltas da bobina para manter uma tensão de saída estável.

Esse processo é contínuo, permitindo a regulagem em tempo real da tensão de saída.

2. Funções

Os reguladores de tensão de estado sólido fornecem controle linear da tensão de saída, permitindo que a tensão de saída varie entre 0% e 100% da tensão de entrada.

Por outro lado, os reguladores de tensão estabilizam a tensão em um nível ou faixa fixa, garantindo que a tensão de saída permaneça estável mesmo que a tensão de entrada flutue.

3. peso e dimensões

De modo geral, sob a condição da mesma potência de saída, o regulador automático de tensão (AVR) é mais pesado e maior do que o regulador de tensão de estado sólido.

Isso ocorre porque o regulador de tensão usa um transformador para estabilizar a tensão de saída, e o transformador é composto por um núcleo de ferro e uma bobina de cobre. O núcleo de ferro e a bobina de cobre têm alta densidade e são mais pesados.

4. cenários de aplicativos

Os estabilizadores de tensão de estado sólido são amplamente usados em aplicações que exigem regulagem de tensão, como o controle da potência de saída de elementos de aquecimento em sistemas de aquecimento e a velocidade de motores de torque, controle de velocidade do ventilador.

Os estabilizadores de tensão são amplamente utilizados em aplicações que exigem uma fonte de alimentação estável, como empresas industriais e de mineração, campos de petróleo, ferrovias, canteiros de obras, escolas e hospitais.

5.Custo

Como os mecanismos de controle do estabilizador de tensão são mais complexos e exigem mais materiais para serem produzidos, os reguladores de tensão geralmente são mais caros do que os reguladores de estado sólido.

Como escolher entre eles?

Agora vamos dar uma olhada em como escolher entre esses dois produtos.

Em resumo, se você quiser uma tensão de saída linear do 0-100%, use um regulador de tensão de estado sólido. Se você quiser uma tensão estável, escolha um estabilizador de tensão.

Conclusão

Em resumo, tanto os reguladores de tensão de estado sólido quanto os estabilizadores de tensão são usados para controlar a tensão, mas a comparação acima demonstra claramente que são produtos completamente diferentes.

Se ainda tiver dúvidas ou quiser saber mais sobre o preço de nossos estabilizadores de tensão de estado sólido de alta qualidade da marca Lorentzzi, envie um e-mail para shonxu@lorentzzi.com.

Lorentzzi Electric A KPMG fornece reguladores de tensão de estado sólido em todo o mundo há muitos anos e goza de excelente reputação. Agradecemos sinceramente suas consultas ou discussões sobre projetos.

The post Solid-state Voltage Regulator Vs Voltage Stabilizer: Key Differences appeared first on Lorentzzi Industrial Supply-Chinese Manufacturer&Exporter.

Os 10 principais fabricantes e fornecedores de horímetros do mundo

Shon — Mon, 06 Oct 2025 10:29:56 +0000

Os horímetros são instrumentos cruciais para rastrear as horas de operação dos equipamentos e são essenciais para o planejamento da manutenção, o gerenciamento da garantia e a eficiência operacional em setores como manufatura, automotivo e agrícola.

Está procurando um parceiro e fornecedor de horímetro confiável e fidedigno?

Hoje, compilamos uma lista dos dez principais fabricantes e fornecedores de horímetros em todo o mundo para poupar seu tempo e esforço de pesquisa.

Comece agora!

1. Lorentzzi Industrial Supply

Wenzhou Lorentzzi Electric Co., Ltd. (Lorentzzi Industrial Supply) é um fornecedor confiável de horímetros na China. Localizada no cinturão do setor de equipamentos elétricos de baixa tensão da China, a empresa possui recursos abundantes e recursos avançados de fabricação.

Não só oferecemos horímetros mecânicos de alta qualidade, como o nosso mais vendido SYS-1, HM-2e HM-1 horímetros retangulares e SH-1 horímetro redondo, também oferecemos horímetros digitais premium, como o HM-D48, HM-1D, SH-1DR e H7ET-FBV.

De todos os horímetros, os horímetros mecânicos são os mais confiáveis porque registram o tempo sem a necessidade de baterias de célula tipo moeda. Os dados de tempo registrados são mantidos mesmo durante quedas de energia.

Se estiver procurando horímetros de alta qualidade e com preços competitivos, a Lorentzzi Industrial Supply é a sua melhor opção.

Você pode clicar neste link para obter mais informações sobre nossos horímetros: https://lorentzzi.com/product-category/timer-switch-and-counter/hour-meter/

Envie-nos uma consulta agora, clicando no botão abaixo.

Baixe o catálogo do medidor de horas Lorentzzi

2. Empresa ENM

A ENM, uma empresa sediada em Illinois, nos Estados Unidos, oferece mais de 29 tipos de horímetros e contadores.

Eles oferecem dois tipos de horímetros: LCD e mecânico. Além disso, eles também podem fornecer contadores do tipo LCD e tacômetros do tipo LCD, mas se você precisar de um contador mecânico no momento, há um problema.

Portanto, se você estiver nos EUA, não tiver uma licença de importação e precisar de um contador ou horímetro com urgência e localmente, eles são um bom fornecedor.

Mas se você quiser um horímetro ou contador com preço competitivo, escolher a Lorentzzi Industrial Supply é uma escolha sábia.

Você pode clicar neste link para obter mais informações sobre seus horímetros: https://enmco.com/product-category/mechanical-meters/

3. Temporizador Alion

A Alion Timer, sediada em Wenzhou, China, também oferece instrumentos de cronometragem de alta qualidade a preços acessíveis.

Seus horímetros incluem o horímetro de quartzo SYS, o horímetro mecânico HM-142, o horímetro digital LCD AHC3L e muito mais.

A Alion Timer é mais especializada em fornecer uma ampla variedade de interruptores de tempo mecânicos e eletrônicos para aplicações como controle de iluminação e controle de motor de piscina.

Em comparação com os horímetros da Lorentzzi Industrial Supply na China, os preços do Alion Timer são relativamente altos, o que o torna uma boa opção se você estiver procurando horímetros de alta qualidade e acessíveis.

Você pode clicar neste link para obter mais informações sobre seus horímetros: https://www.aliontimer.com/hour-meter-counter/

4. Grupo Kübler

O Grupo Kübler é uma empresa alemã abrangente que oferece uma ampla variedade de produtos. Conforme mencionado em nosso blog anterior, eles são um dos dez principais fabricantes e fornecedores de codificadores rotativos ópticos em todo o mundo.

Agora, precisamos mencioná-los novamente como um dos dez principais fornecedores de horímetros. Eles oferecem três tipos de horímetros: Horímetros eletrônicos de LED, horímetros eletrônicos de LCD e horímetros eletromecânicos.

A diferença entre horímetros eletrônicos e eletromecânicos é se eles usam um mostrador digital ou um mostrador analógico para exibir o tempo registrado.

Os medidores de dupla função HC77, SHC77 e HW66M do Grupo Kübler impressionaram muitas pessoas, combinando um horímetro e um contador em um só.

Você pode clicar neste link para obter mais informações sobre seus horímetros: https://www.kuebler.com/en/products/evaluation/displays-and-counters/hour-meters-timers

5. Trumômetro

Com sede no Reino Unido, a Trumeter é líder global em horímetros mecânicos e digitais, especializada em produtos simples e fáceis de usar.

A Trumeter oferece cronômetros altamente precisos em uma variedade de caixas e certificações ambientais. Os horímetros Trumeter estão disponíveis em formatos redondos e quadrados e são categorizados como eletromecânicos ou eletrônicos.

Se estiver procurando horímetros no Reino Unido, nos EUA ou na Malásia, a Trumeter é uma boa opção. Com escritórios nesses países, eles podem lhe fornecer prazos de entrega rápidos e serviço superior.

Você pode clicar neste link para obter mais informações sobre seus horímetros: https://www.trumeter.com/products/timers/

6. Instrumento Rico

A Rico Instrument Co., Ltd. é uma fabricante líder de instrumentos automotivos e sensores de pressão.

Seus produtos são amplamente utilizados em várias aplicações, incluindo automóveis, navios, motocicletas e máquinas.

Com sede em Taiwan, os produtos de instrumentação da empresa incluem horímetros, velocímetros, tacômetros e assim por diante.

A maioria de seus horímetros é padrão, disponível em formatos redondos e retangulares e, como sempre, nas versões mecânica e digital.

Você pode clicar neste link para obter mais informações sobre seus horímetros: https://www.rico-instrument.com/Hour-Meter.htm

7. Linha Seiki

Fundada no Japão em 1949, a Line Seiki inicialmente se concentrou em equipamentos de contagem, mas depois expandiu sua linha de produtos para incluir contadores industriais, instrumentos de medição e sensores para várias aplicações.

Além de seus populares contadores, a Line Seiki também oferece horímetros de alta qualidade. Atualmente, ela oferece 5 tipos de horímetros: os horímetros mecânicos das séries HK-30, HK-46 e HK-47 e os horímetros digitais das séries GR2-H e GH.

Você pode clicar neste link para obter mais informações sobre seus horímetros: https://www.lineseiki.com/product/3353/

8. Instrumento elétrico Hoyt

A Hoyt Electrical Instrument, uma empresa norte-americana, também oferece horímetros, mas todos eles são digitais e apresentam telas de LCD nítidas.

Com exceção dos horímetros, eles também podem fornecer vários tipos de medidores analógicos e digitais diferentes, como voltímetros, amperímetros, medidores multifuncionais e assim por diante.

Você pode encontrar seus horímetros digitais aqui: https://hoytmeter.com/hour-meters.html

9. Hengstler

Quando mencionamos a Hengstler, a primeira coisa que me vem à mente são seus codificadores rotativos. Além dos codificadores rotativos, eles também podem fornecer horímetros e contadores.

Em seu site, eles se referem ao horímetro como um contador de tempo e ao contador como um contador cumulativo.

Além disso, eles também podem fornecer contadores predefinidos, como os da marca Lorentzzi Relé contador DH48J ou Relé contador predefinido ZN48O princípio de funcionamento do contador predefinido é o seguinte: primeiro, defina o número de contagem; quando o número de contagem atingir o valor definido, ele emitirá um sinal, de modo que possamos conectar um alarme ou outro equipamento a esse contato para que o operador possa saber.

Você pode clicar neste link para obter mais informações sobre seus horímetros: https://www.hengstler.com/counters/time-counters?query=&index=Product%20Series

10. Crouzet

Por fim, gostaria de recomendar um horímetro Crouzet.

A Crouzet é uma marca francesa que oferece uma ampla gama de produtos de controle industrial, incluindo motores, disjuntores, relés de tempo, chaves de limite, sensores de proximidade, relés de estado sólido, fontes de alimentação e muito mais.

Seus horímetros podem ser categorizados em analógicos (como CHM48, CHM40x27) e digitais (como CTR24). Ainda mais subdivididos, os horímetros podem ser categorizados em tipos de montagem em painel e em trilho DIN (como o CHMDR).

Você pode clicar neste link para obter mais informações sobre seus horímetros: Horímetros Crouzet.

Conclusão

Em resumo, todas as dez marcas listadas acima oferecem horímetros de excelente qualidade.

Se estiver procurando um fornecedor de horímetro na China, recomendamos a Lorentzzi Industrial Supply. Eles não apenas oferecem produtos de alta qualidade, mas também oferecem produção e prazos de entrega rápidos, ajudando você a cumprir seus prazos de entrega.

Você pode enviar sua consulta para shonxu@lorentzzi.com para obter suporte, nosso departamento de vendas responderá em 24 horas.

The post Top 10 Hour Meter Manufacturers And Suppliers In The World appeared first on Lorentzzi Industrial Supply-Chinese Manufacturer&Exporter.

Controlador PID versus PLC: qual deles você deve usar?

Shon — Sun, 21 Sep 2025 05:44:27 +0000

Ao escolher o componente de controle principal (ou "cérebro de controle") para o seu sistema de controle industrial, por exemplo, controle de temperatura constante, você tem duas opções: Controladores PID e PLCs.

Então, o que são esses dois produtos? Qual é a diferença entre eles? E qual deles você deve usar?

Neste artigo, forneceremos insights mais profundos do que qualquer outro que você já leu antes.

Agora vamos começar!

O que é um controlador PID?

Um controlador PID foi projetado para manter um ponto de ajuste (valor desejado) em um sistema, ajustando sua saída com base em três parâmetros: proporcional, integral e derivativo.

Uma malha de controle PID consiste em três componentes principais: o objeto controlado (por exemplo, um elemento de aquecimento), um sensor que fornece feedback em tempo real e o próprio controlador PID. O controlador compara continuamente o valor medido com o ponto de ajuste e ajusta a saída de acordo para minimizar o erro.

Ao ajustar adequadamente esses três parâmetros, é possível obter um controle estável e preciso do sistema.

Os controladores PID são amplamente utilizados em aplicações que envolvem controle de temperatura, fluxo e pressão.

O que é um PLC?

Agora vamos aprender sobre PLCs.

PLC significa Controlador Lógico Programável (PLC). É comumente usado para lidar com tarefas complexas, não apenas o controle PID, mas também o controle sequencial, o controle de distância, o controle de proximidade, o controle de contagem e assim por diante.

Entradas e saídas do PLC pode ser de vários tipos: discreto (ligado/desligado), analógico (tensão ou corrente contínua), sensores de temperatura, codificadorese até mesmo pacotes de dados seriais ou Ethernet.

Essa flexibilidade permite que um único PLC substitua centenas de relés, temporizadores e contadores com fio e, ao mesmo tempo, caiba em um gabinete compacto montável em trilho DIN.

O processo operacional do CLP pode ser dividido em três etapas: varredura de entradas, execução de programas e atualização de saídas.

Assim, a partir de seu processo operacional, pode-se observar que o PLC também opera usando a lógica de controle de loop fechado.

Quais são as diferenças entre um controlador PID e um PLC?

As principais diferenças entre o controlador PID e o PLC estão em oito aspectos: finalidade, processamento de sinal, método de controle, velocidade, aplicação, custo, programabilidade e conveniência de uso.

No gráfico a seguir, compararemos esses 8 aspectos em detalhes:

Item	Controlador PID	PLC
Finalidade	Usado para lidar com tarefas simples e únicas, como controle de temperatura constante, controle de pressão constante, controle de fluxo constante, etc.	Usado para lidar não apenas com tarefas simples, mas também com tarefas complexas de controle de processos ou sequências, por exemplo: controle de enchimento de água engarrafada, seu processo é: garrafa vazia → enchimento → tampa → rotulagem → encaixotamento.
Processamento de sinais	Um controlador PID aceita apenas sinais analógicos contínuos - normalmente termopares, RTDs, 4-20 mA ou 0-10 V de transmissores de temperatura, pressão ou vazão.	Um PLC, por outro lado, lida com esses sinais analógicos e com entradas discretas (liga/desliga), como botões, sensores de proximidade e chaves de limite; com o módulo apropriado, ele também pode ler trens de pulso de alta velocidade de codificadores rotativos incrementais.
Método de controle	Feedback contínuo baseado em tempo (a saída percentual é recalculada a cada varredura para minimizar o erro)	Máquina baseada em eventos/estado, por exemplo: Se o sensor A for válido e o sensor B for inválido, ligue o motor.
Velocidade	100 milissegundos a 500 milissegundos.	De milissegundos a centenas de milissegundos, otimizado para E/S pesada.
Aplicativo	Forno de temperatura constante/forno de túnel, bomba de água de pressão constante, extrusora autônoma.	Linhas de enchimento/embalagem, linha de robô/transportador, controle de grupo de caldeira multizona.
Custo	Os controladores PID são baratos, normalmente custando menos de $100.	Os CLPs normalmente custam menos que o $1000 devido à sua flexibilidade programável, versatilidade e capacidade de lidar com tarefas complexas.
Programabilidade	Os controladores PID oferecem apenas programação em nível de parâmetro - pontos de ajuste, ganhos PID, limites de saída, limites de alarme e assim por diante. Os controladores PID programáveis, como os controladores de temperatura PID de rampa e de absorção, permitem que os usuários armazenem perfis de ponto de ajuste de várias etapas, mas a estratégia de controle continua sendo um único algoritmo de loop fechado; uma função opcional de ajuste automático calcula os valores ideais de PID para esse loop fechado.	O CLP é totalmente compatível com a programação do usuário: lógica ladder, blocos de função ou texto estruturado definem sequências completas da máquina, permitindo a varredura de centenas de pontos de E/S e a execução de várias sub-rotinas em uma única varredura.
Facilidade de uso	Sim, muito conveniente de usar, não é necessário nenhum conhecimento de programação para começar.	É necessário conhecimento de programação, o que torna relativamente difícil para os iniciantes começarem.

Qual deles você deve usar?

A comparação acima entre os controladores PID e os PLCs demonstra claramente suas principais diferenças, mas qual deles devo escolher?

Em resumo:

Se você precisar de controle sequencial, controle de intertravamento ou controle de E/S multiponto, deverá escolher um PLC devido à sua flexibilidade programável.

Se você precisar de controle de loop único, controle contínuo ou controle de valor constante, um controlador PID é a melhor opção. Os controladores PID são baratos, relativamente estáveis e não exigem experiência em programação.

Conclusão

Em conclusão, os controladores PID são mais adequados para cenários de controle simples devido à sua facilidade de uso. Os PLCs, por outro lado, são mais potentes e podem executar não apenas o controle PID simples, mas também o controle sequencial e outras aplicações.

Se você estiver procurando um controlador PID fácil de usar da China, Lorentzzi oferece opções de alta qualidade e com preços competitivos.

Lorentzzi é especializada no fornecimento de controladores PID de alta qualidade, relés de estado sólido, contatores CA, sensores de proximidade e codificadores rotativos incrementais.

Entre em contato conosco hoje para personalizar sua solução de controle industrial ou obter os preços mais recentes!

The post PID Controller Vs PLC: Which One Should You Use? appeared first on Lorentzzi Industrial Supply-Chinese Manufacturer&Exporter.

Codificador óptico rotativo: O que é e como funciona?

Shon — Fri, 12 Sep 2025 14:48:57 +0000

Como podemos medir a velocidade ou o sentido de rotação de um motor?

Usar um sensor de efeito Hall e um tacômetro é uma boa opção, mas tem uma desvantagem: ele mede apenas a velocidade do motor, não o sentido de rotação.

Existem outros métodos para medir a velocidade e o sentido de rotação?

Como fornecedor profissional de codificadores rotativos ópticos na China, Lorentzzi Electric recomenda o codificador rotativo óptico de quadratura de canal duplo AB.

Então, o que exatamente é um codificador rotativo óptico? Como ele funciona?

Nas seções a seguir, vamos explicá-las em detalhes, de dentro para fora.

O que é um codificador rotativo óptico?

Simplificando, um codificador rotativo óptico é um sensor do tipo fotoelétrico que detecta o movimento rotacional por meio da detecção de pulsos de luz gerados por um disco de código à medida que ele gira entre uma fonte de luz e um detector.

Ele pode medir a velocidade, a direção e a posição angular de um motor.

Os codificadores rotativos ópticos são frequentemente instalados em servomotores como sensores de feedback para a unidade de controle.

Como funciona um codificador rotativo óptico?

Para entender como funciona um codificador rotativo óptico, primeiro precisamos entender seus componentes e sua composição.

A figura abaixo mostra a estrutura de um codificador rotativo óptico.

Como você pode ver na imagem acima, um codificador rotativo óptico consiste em sete componentes principais: um diodo emissor de luz, um prisma, um disco de código, um fotossensor, uma fonte de alimentação, um eixo rotativo e rolamentos.

O princípio de funcionamento de um codificador rotativo óptico é o seguinte: Quando a energia é aplicada ao codificador, um diodo emissor de luz (LED) ilumina uma fenda fixa em um disco de código por meio de um prisma. À medida que o motor gira o codificador, suas seções transparente e opaca transmitem e bloqueiam a luz alternadamente. Um foto-diodo (ou foto-transistor) atrás do disco de código converte os pulsos de luz recebidos em pulsos de tensão; quando a faixa opaca bloqueia a fenda, nenhum pulso é gerado. Ao contar o número de pulsos por unidade de tempo, o sistema pode calcular a velocidade do motor.

A explicação acima se aplica a codificadores fotoelétricos de canal único. Entretanto, o mesmo princípio também se aplica a codificadores de canal duplo.

Em um codificador fotoelétrico de canal duplo, duas trilhas de código aparecem no mesmo disco de código, com 90 graus de diferença.

Essas duas trilhas de código são normalmente chamadas de canais A e B.

Ao medir se o pulso da fase A está à frente ou atrás do pulso da fase B, é possível determinar se o motor está girando para frente ou para trás.

Tipos de codificadores rotativos ópticos

Agora vamos dar uma olhada em quantos tipos de codificadores rotativos ópticos existem.

Os codificadores rotativos ópticos podem ser divididos em dois tipos: codificador rotativo óptico incremental e codificador rotativo óptico absoluto.

Os encoders incrementais são os encoders ópticos mais populares do mercado. Embora ofereçam a vantagem de serem mais econômicos do que os encoders absolutos, eles também têm a desvantagem de perder sinais de posição se a fonte de alimentação falhar, exigindo uma nova posição zero.

Os codificadores rotativos ópticos incrementais oferecem dois formatos de saída: quadratura (onda quadrada digital) e senoidal (seno/cosseno analógico), sendo que o último tem maior resolução e maior precisão.

Em outros aspectos, os codificadores rotativos ópticos podem ser divididos em tipo de eixo sólido e tipo de eixo oco.

Leitores rotativos ópticos versus magnéticos

Há outro tipo de codificador rotativo, um codificador rotativo magnético.

Diferentemente dos codificadores ópticos, os codificadores magnéticos rotativos operam com base no princípio da conversão magnetoelétrica.

Eles consistem em um disco com um padrão magnético montado em um eixo giratório.

À medida que o disco gira, a distribuição do campo magnético circundante muda. Um sensor magnético (como um elemento Hall) detecta essas alterações de campo e as converte em sinais elétricos.

O mesmo circuito de processamento gera, então, um sinal de saída que representa as informações de rotação.

Agora vamos dar uma olhada nas diferenças entre os dois tipos de codificadores rotativos:

Item	Codificador óptico rotativo	Codificador magnético rotativo
Princípio de funcionamento	Usando o princípio da conversão fotoelétrica	Utilizando o princípio da conversão magnetoelétrica
Precisão	Alta	Relativamente baixo
Capacidade anti-interferência	Relativamente insensível à interferência eletromagnética	Resistência relativamente fraca à forte interferência do campo magnético
Código de durabilidade do disco	O disco de código é facilmente danificado após sofrer um impacto, portanto, não bata no produto durante o uso.	Choques externos não danificam o disco de código, mas ele é suscetível à interferência do campo magnético
Cenário de aplicação	Detecção de posição de máquinas-ferramenta CNC e juntas de robôs, etc.	Detecção da velocidade do motor de automóveis, detecção de algumas peças rotativas em linhas de produção de automação industrial.

Conclusão

Em resumo, os codificadores rotativos ópticos são sensores baseados no efeito fotoelétrico e são amplamente usados em motores elétricos como sensores de feedback para unidades de controle. Eles permitem um controle muito preciso da velocidade, do ângulo de rotação e da direção.

Os codificadores ópticos rotativos estão se tornando cada vez mais populares em sistemas de controle automatizados.

Se desejar obter mais informações ou consultar os preços dos codificadores rotativos ópticos incrementais, favor Entre em contato conosco ou envie uma consulta para shonxu@lorentzzi.com. Nossa equipe de vendas responderá dentro de 24 horas.

The post Optical Rotary Encoder: What Is It And How Does It Work? appeared first on Lorentzzi Industrial Supply-Chinese Manufacturer&Exporter.

Como usar um controlador de temperatura PID com um regulador de potência a tiristor?

Shon — Fri, 05 Sep 2025 04:56:25 +0000

Deseja um controle de temperatura mais preciso para o seu aquecedor elétrico?

A Controlador de temperatura PID emparelhado com um Regulador de potência de tiristor de circuito fechado é uma opção melhor.

Por quê?

Como um instrumento de circuito fechado, um regulador de potência com tiristores pode fornecer um corrente constante, tensão constanteou potência constante para o aquecedor, em comparação com relés de estado sólido de circuito aberto ou contatores CA.

Mas como usar um controlador de temperatura PID com um regulador de potência a tiristor? Este artigo fornece um tutorial passo a passo.

Agora vamos começar!

Qual é a saída de um controlador de temperatura PID?

A saída de um controlador de temperatura PID pode ser um relé de estado sólido (SSR), um relé ou um sinal analógico de 4-20 mA, 0-5 VCC ou 0-10 VCC.

Se a saída do controlador de temperatura PID for um relé de estado sólido (SSR), ele normalmente fornece 12 VCC a um dispositivo externo. Também é conhecido como contato úmidoAssim, essa saída pode acionar um relé de estado sólido CC-CA (para controlar um aquecedor CA) ou CC-CC (para controlar um aquecedor CC), bem como um relé de estado sólido baseado em bobina de 12 VCC. relé de uso geral.

Se a saída do controlador de temperatura PID for um relé, ele é como uma chave sem tensão que pode conectar ou desconectar um circuito. É um contato secoPor isso, geralmente pode ser usado com relés de estado sólido CA controlados por CA (a tensão externa é 220 VCA), SSRs CA controlados por CC (a tensão externa conectada à saída do relé é uma fonte de alimentação CC) ou contatores CA, mas é necessária tensão externa.

Agora vamos explicar melhor a saída analógica do controlador de temperatura.

Um controlador de temperatura PID pode gerar dois tipos de sinais analógicos: um sinal de corrente, como 4-20 mA ou 0-20 mA; e um sinal de tensão, como 0-5 VCC ou 0-10 VCC.

A saída de sinal analógico é adequada para reguladores de tensão de estado sólido ou reguladores de potência de tiristores. Por exemplo, à medida que o sinal analógico aumenta ou diminui, a tensão de controle (tensão de saída) também aumenta ou diminui de acordo.

Portanto, é possível observar que, em comparação com o simples controle liga-desliga de relés de estado sólido ou contatores CA, os reguladores de tensão de estado sólido ou os reguladores de potência de tiristores podem controlar linearmente a potência dos aquecedores elétricos, o que reduzirá efetivamente o choque elétrico nos aquecedores e, portanto, aumentará muito sua vida útil.

Qual é a entrada de um regulador de potência de tiristor?

Agora vamos discutir a entrada de um regulador de potência do tiristorEm geral, a entrada do regulador de potência do tiristor pode ser um sinal analógico ou um potenciômetro.

Esses dois métodos de controle são completamente diferentes. O sinal analógico pode vir de um controlador de temperatura PID ou de um PLC, portanto, pode-se dizer que o sinal analógico é um sinal automático que não requer ajuste manual. O sinal será fornecido automaticamente pela unidade de controle.

Embora a tensão de saída, a corrente de saída ou a potência de saída do regulador de potência do tiristor possam ser ajustadas manualmente usando um potenciômetro, o usuário precisa girar o potenciômetro para fazer ajustes, o que pode não ser tão preciso em comparação com o controle de sinal analógico.

Como conectar os dois produtos?

Obviamente, se você quiser controlar o regulador de potência do tiristor por meio de um controlador de temperatura PID, primeiro a saída do controlador de temperatura deve ser um sinal analógico, como 4-20 mA, 0-20 mA, 0-5 VCC ou 0-10 VCC.

Na parte seguinte, vamos orientá-lo passo a passo sobre como conectar um controlador de temperatura PID a um regulador de potência de tiristor:

Etapa 1: Escolher o controlador de temperatura correto

Independentemente do tamanho do seu controlador de temperatura ser de 48 * 48 mm, 72 * 72 mm ou 48 * 96 mm, certifique-se de que a saída seja a mencionada anteriormente, pois a saída deve ser um sinal analógico.

Etapa 2: Fazer a fiação correta do controlador de temperatura PID

A segunda coisa essencial a fazer é conectar o controlador de temperatura PID corretamente. Você pode usar este tutorial sobre Como conectar um controlador de temperatura PID.

Etapa 3: Fazer a fiação da alimentação principal para o regulador de potência do tiristor corretamente

Quanto ao diagrama de fiação do regulador de potência do tiristor, as posições dos terminais podem variar de fornecedor para fornecedor, mas os métodos de fiação são basicamente os mesmos.

Agora vamos pegar nosso Regulador de potência com tiristor da série LSCRTM como um exemplo para mostrar a você como se conectar:

Observe que, ao conectar a fonte de alimentação principal ao regulador de potência do tiristor, certifique-se de que a chave de proteção, como o MCCB (Molded Case Circuit Breaker), esteja no estado desligado, caso contrário, poderá causar choque elétrico.

Etapa 4: Fazer a fiação dos dois produtos juntos

Agora que os dois produtos estão conectados corretamente, a próxima etapa é conectá-los.

Continuaremos a usar nosso regulador de potência com tiristor LSCRTM como exemplo. O diagrama a seguir mostra sua fiação:

Como você pode ver, o sinal analógico de 4-20 mA do controlador de temperatura PID deve ser conectado aos terminais V1 e G1. Os terminais W1 e G2 são os interruptores de parada e funcionamento do regulador de potência do tiristor; eles só funcionarão quando esses interruptores estiverem fechados.

Outro ponto importante a ser observado é que podemos selecionar corretamente o sinal de controle de tensão por meio do programa interno.

Para o nosso regulador de potência com tiristor LSCRTM, F06 é o menu de seleção do sinal de controle.

Se a saída do controlador de temperatura for de 0-5 VCC nesse ponto, F06 deverá ser definido como 0. O restante das instruções é semelhante. Consulte o diagrama abaixo:

Etapa 5: Teste e execução de teste

Depois de concluir as quatro etapas acima, a próxima etapa é ligar os dois produtos e iniciar o teste.

Primeiro, ligue a alimentação principal do regulador de potência do tiristor; depois, ligue o controlador de temperatura PID; e, por fim, abra a chave entre W1 e G2.

Em seguida, você verá a temperatura no controlador de temperatura PID aumentar gradualmente, indicando que a temperatura do aquecedor elétrico está aumentando.

Você pode testá-lo por algumas horas para ver se ele pode funcionar normalmente sem nenhum problema. Em seguida, coloque-o em uma produção real.

Conclusão

Em resumo, os reguladores de potência de tiristores de circuito fechado são uma boa opção para sistemas de controle de temperatura mais precisos. As flutuações externas de tensão ou corrente não afetarão o desempenho do aquecimento, enquanto os atuadores liga/desliga, como SSRs ou contatores CA, serão mais afetados.

E, com a explicação acima, acreditamos que agora você pode usar o controlador de temperatura PID corretamente com um regulador de potência de tiristor.

Se você ainda tiver dúvidas, por favor Entre em contato conosco para suporte técnico gratuito ou consulta de produtos.

Lorentzzi pode fornecer não apenas controladores de temperatura PID precisos e reguladores de potência de tiristores, mas também uma solução completa de controle de temperatura para você.

The post How To Use A PID Temperature Controller With A Thyristor Power Regulator? appeared first on Lorentzzi Industrial Supply-Chinese Manufacturer&Exporter.

Shon, autor em Lorentzzi Industrial Supply-Chinese Manufacturer&Exporter

3 métodos de contagem usando cortinas de luz de segurança e contadores

Método 1: Usar uma cortina de luz de segurança e um contador cumulativo eletromagnético

Como fazer a conexão?

Vantagens

Desvantagens

Método 2: Usar uma cortina de luz de segurança e um contador predefinido

Como funciona:

Considerações sobre a fiação:

Vantagens:

Desvantagens:

Método 3: Usando uma cortina de luz de segurança, PLC e HMI

Como funciona

Como conectar os dois produtos?

Vantagens

Desvantagens

Conclusão

TRIAC x Tiristor: Principais diferenças e dicas de seleção

O que é um TRIAC?

O que é um tiristor?

Principais diferenças entre TRIAC e tiristor

Dicas para a seleção de TRIACs e tiristores

Conclusão

Contadores totalizadores vs. contadores pré-definidos: quais são as principais diferenças?

O que é um contador totalizador?

Contador de 4 dígitos, tipo eletromagnético, CSK4-NKW

Contador de 5 dígitos, tipo eletromagnético, CSK5-NKW

Contador eletromagnético de 6 dígitos, CSK6-NKW, fonte de alimentação CC/CA

H7EC-N Contador digital de 8 dígitos sem tensão de entrada

O que é um contador predefinido?

Contador predefinido ZN48

DH48J 110VAC, 220VAC Relé contador digital predefinido

Quais são as principais diferenças entre os dois contadores?

Como escolher o contador adequado entre estes dois contadores?

Posso usar um contador pré-definido com um contador totalizador?

Conclusão

Contadores eletromecânicos: definição, princípio de funcionamento e guia de compra

O que é um contador eletromecânico?

Contador eletromagnético de 7 dígitos, contador de distribuidor de combustível 877

Contador de 12V, 24V, tipo eletromagnético, 6 dígitos

875 Contador de pulsos eletromagnéticos de 5 dígitos

CSK6-YKW Contador de pulsos eletromagnéticos de 6 dígitos

Como funciona um contador eletromecânico?

Como selecionar um contador eletromecânico adequado?

Passo 1: Confirme o intervalo de contagem

Etapa 2: Decida a tensão do sinal de contagem

Passo 3: Verifique se você precisará da função de reinicialização ou não.

Etapa 4: Escolha o método de instalação

Etapa 5: Marca e custo

Perguntas frequentes

Guia de seleção de medidores de horas para iniciantes (8 etapas)

Passo 1: Conhecer os requisitos da sua inscrição

Etapa 2: Escolha da tensão de funcionamento do medidor de horas

Passo 3: Decida os tipos de medidores de horas

Passo 4: Decida o formato do medidor de horas

Horímetro redondo, tipo digital, CC/CA24-240V, com função de reinicialização

Horímetro HM-1, medidor de horas quadrado analógico DC12V, DC24V

Horímetro de quartzo SYS-1

Horímetro mecânico, 6 dígitos, projetado para gerador a diesel

Etapa 5: Confirme a precisão

Passo 6: Confirme o método de instalação

Etapa 7: Escolha da marca e do fornecedor do medidor de horas

Etapa 8: Selecione o medidor de horas mais econômico e de melhor qualidade

Conclusão

Os 10 principais fabricantes e fornecedores globais de contadores eletromagnéticos (2025)

1. Lorentzzi Electric (fornecedor chinês, altamente recomendado)

Contador eletromagnético de 7 dígitos, contador de distribuidor de combustível 877

Contador de 12V, 24V, tipo eletromagnético, 6 dígitos

Contador eletromagnético de 6 dígitos, CSK6-NKW, fonte de alimentação CC/CA

CSK6-YKW Contador de pulsos eletromagnéticos de 6 dígitos

2. Line Seiki (Japão)

3. Camsco Electric (Taiwan)

4. Elecmit Electrical (Taiwan)

5. Hengstler Gmbh (Alemanha)

6. Crouzet (França)

7. Hokuyo (Japão)

8. LS Instrumentation Sales & Services (Filipinas)

9. Hitech (China)

10. Yaoye (China)

Conclusão
