Szukasz odpowiedzi na pytanie, czym są czujniki NAMUR, jak działają i jakie są ich zastosowania?
Oto właściwy i wyczerpujący artykuł, którego możesz się nauczyć.
Mówiąc prościej, wyjście NAMUR wykorzystuje aktualny poziom sygnału wyjściowego do rozróżnienia stanu przełącznika.
Prąd jest zazwyczaj bardzo mały i jest używany głównie w zastosowaniach przeciwwybuchowych.
Ogólne czujniki zbliżeniowe użycie wysokiego lub niskiego poziomu napięcia w celu wskazania obecności lub braku obiektu.
Prąd wyjściowy jest zazwyczaj duży (zwykle 200 mA), a podczas przełączania generowana jest słaba iskra, która może spowodować wybuch.
Co to jest NAMUR?
Standard wyjściowy NAMUR (Nationale Forschungsgruppe für Automatisierungstechnik) został ustanowiony przez niemiecki Komitet Norm Pomiarowych i Kontrolnych.
Został on początkowo zaproponowany przez niemiecką firmę Pepperl+Fuchs produkującą czujniki zbliżeniowe.
Pierwotnie była to norma niemiecka (DIN 19234), która później przekształciła się w normę europejską (EN 50227, DIN EN 60947-5-6).
Zasada działania czujników NAMUR

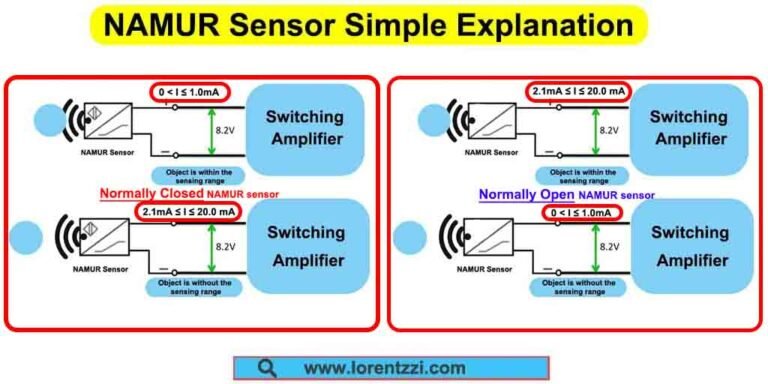

Weźmy teraz normalnie zamknięty przełącznik zbliżeniowy NAMUR jako przykład, aby wyjaśnić jego zasadę działania. Konkretnie:
- Napięcie zasilania: Czujnik działa przy napięciu 8,2 VDC.
- Bieżące zmiany sygnału: Gdy nie zostanie wykryty żaden metalowy obiekt (stan spoczynku), natężenie prądu wynosi od 2,1 mA do 20,0 mA (wyjście pozostaje normalnie zamknięte). Po wykryciu metalowego obiektu (stan aktywny, wyjście zmienia się z normalnie zamkniętego na normalnie otwarte) prąd spadnie do wartości od 0 do 1,0 mA.
Zastosowania czujników NAMUR
1. Przemysł chemiczny i petrochemiczny
Czujniki NAMUR są często wykorzystywane do wykrywania substancji w rurociągach i zbiornikach, monitorowania przepływu materiałów korozyjnych lub niebezpiecznych oraz zapewniania stabilności i bezpieczeństwa procesów.
Mogą również wykrywać wycieki i rozlania, działając jako system wczesnego ostrzegania, aby zapobiegać wypadkom i zanieczyszczeniu środowiska.
2. Przemysł naftowy i gazowy
W środowiskach niebezpiecznych czujniki NAMUR są używane do monitorowania prędkości obrotowej urządzeń obrotowych, takich jak pompy i turbiny, a także pozycjonowania zaworów, siłowników i przepustnic, poprawiając w ten sposób bezpieczeństwo i wydajność operacyjną.
3. Oczyszczanie ścieków
W oczyszczalniach ścieków czujniki NAMUR optymalizują proces oczyszczania poprzez pomiar prędkości urządzeń takich jak mieszadła, pompy i miksery.
4. Przemysł farmaceutyczny
W przemyśle farmaceutycznym czujniki NAMUR są wykorzystywane do monitorowania poziomu cieczy, zaworów i stanu siłowników.
Są odporne na silne środki czyszczące stosowane w produkcji farmaceutycznej i nadają się do użytku w pomieszczeniach czystych.
5. Przemysł spożywczy i napojów
Czujniki NAMUR są stosowane w przemyśle spożywczym do monitorowania procesów napełniania, wykrywania obiektów na przenośnikach i w maszynach pakujących. Ich bezkontaktowe działanie umożliwia wykrywanie poziomu materiału bez zanieczyszczeń lub uszkodzeń.
6. Automatyzacja fabryki
W zakładach produkcyjnych czujniki NAMUR są wykorzystywane do monitorowania prędkości i pozycjonowania transportu produktów, zapewniając, że komponenty takie jak przenośniki, systemy podnoszenia i podawania działają z wymaganą prędkością i powtarzalnością.
Zalety czujnika NAMUR
- Iskrobezpieczeństwo: Ponieważ czujniki wyjściowe NAMUR zostały zaprojektowane z niskim napięciem zasilania i wyjściem mikroprądowym, wszystkie są iskrobezpiecznymi przyrządami przeciwwybuchowymi. Są one zwykle używane z barierami izolacyjnymi i mogą być stosowane w niebezpiecznych miejscach z wymaganiami przeciwwybuchowymi.
- Kompatybilność: Sygnał NAMUR jest najczęściej używanym standardowym sygnałem dla iskrobezpiecznych wejść cyfrowych i wejść częstotliwościowych na świecie, szeroko stosowanym w modułach I/O producentów barier bezpieczeństwa i sterowników PLC.
Porównanie zwykłego czujnika dwuprzewodowego i czujnika NAMUR
Oba dwuprzewodowe czujniki zbliżeniowe i czujniki NAMUR mają dwa przewody, ale jaka jest między nimi różnica? Wyszczególniliśmy je w poniższej tabeli, abyś mógł je wyraźnie zobaczyć:
| Aspekt | Wspólny czujnik dwuprzewodowy | Czujnik NAMUR |
|---|---|---|
|
Typ wyjścia |
Oparty na napięciu, z napięciem szczątkowym obecnym nawet w stanie zamkniętym |
Oparty na prądzie, z określonymi poziomami prądu (np. 1 mA przy wykrywaniu, 3 mA przy braku wykrywania) |
|
Napięcie robocze |
Zazwyczaj wynosi od 12 V do 24 V dla prądu stałego, a w niektórych modelach może być zasilany prądem zmiennym. |
Ograniczenie do maksymalnie 8,2 VDC |
|
Bezpieczeństwo |
Nie jest iskrobezpieczny; przełączanie może powodować iskrzenie |
Iskrobezpieczny, minimalizujący ryzyko zapłonu w obszarach niebezpiecznych |
|
Zastosowanie |
Nadaje się do ogólnych zastosowań przemysłowych |
Zaprojektowany specjalnie do obszarów niebezpiecznych, takich jak zakłady chemiczne, rafinerie ropy naftowej i kopalnie. |
|
Częstotliwość przełączania |
Ogólnie nadaje się do umiarkowanych częstotliwości przełączania. |
Obsługuje wyższe częstotliwości przełączania niż czujniki trójprzewodowe. |
|
Kompatybilność |
Współpracuje z wejściami cyfrowymi PLC i różnymi przemysłowymi systemami sterowania. |
Wymaga wzmacniacz przełączający aby przekonwertować bieżący sygnał dla kompatybilności ze sterownikiem PLC. |
|
Koszt |
Niższy koszt dzięki prostszej konstrukcji. |
Wyższy koszt ze względu na konieczność zastosowania zewnętrznego wzmacniacza przełączającego. |
Wnioski
Mówiąc najprościej, czujniki NAMUR są przeznaczone do scenariuszy przeciwwybuchowych. W przeciwieństwie do zwykłych czujników zbliżeniowych, wykorzystują one wielkość prądu do wskazania, czy obiekt znajduje się w odległości wykrywania. Prąd jest bardzo mały, a podczas pracy nie powstają iskry.
