هل تبحث عن وحدة تحكم في درجة الحرارة ذات شرائح متعددة قابلة للبرمجة والقدرة على التحكم في أوقات الانحدار أو السكون؟ جهاز التحكم في درجة الحرارة المنحدر والنقع هو خيارك المثالي.
الآن بعد أن أصبحت لديك فكرة عامة عن المنتج الذي تختاره، ما هو بالضبط؟ كيف يعمل؟ في هذا المقال، سنقدم لك شرحاً مفصلاً في هذا المقال، لذا دعنا نتعلم هذه المعرفة الآن.
ما هو جهاز التحكم في درجة الحرارة المنحدر والنقع؟
وحدة التحكم في درجة الحرارة المنحدرة والنقع (وتسمى أيضًا وحدة التحكم في درجة الحرارة التنميطية) هي وحدة تحكم تسمح للمستخدم بتعيين مقاطع المنحدر والنقع بحرية (سنشرح هذين المقطعين في القسم التالي).
على سبيل المثال، تدعم وحدة التحكم الخاصة بك ما يصل إلى 5 شرائح قابلة للبرمجة، مما يعني أنه يمكنك تعيين ما يصل إلى 5 نقاط درجة حرارة ومدد درجات الحرارة المقابلة لها كما هو موضح أدناه:
وتستخدم على نطاق واسع في صناعات مثل المعالجة الحرارية والسيراميك وإنتاج الزجاج والبلاستيك وأفران العمليات المعقدة.
ما هي قطاعات الانحدار والنقع؟
لا يكفي أن تعرف فقط ما هو مذكور أعلاه، فما هو الجزء المنحدر/المحتجز؟ سنشرح أدناه بمزيد من التفصيل:
جزء المنحدر
يشير المقطع المنحدر إلى عملية زيادة أو خفض القيمة المحددة خلال وقت محدد مسبقًا أو بمعدل محدد مسبقًا. كلما زاد الميل (قيمة درجة الحرارة/الزمن)، زادت سرعة تغير درجة الحرارة وقصر زمن التسخين. كلما كان الميل أصغر، كلما كان وقت التسخين أطول عند نفس درجة الحرارة المحددة.

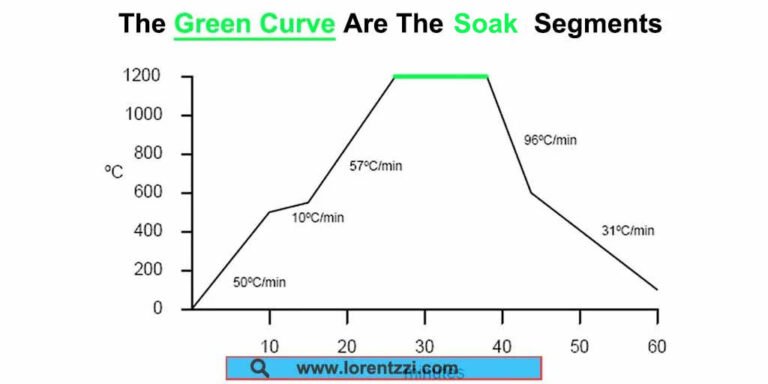

جزء النقع
يحافظ جزء النقع (ويسمى أيضًا جزء السكون) على قيمة درجة الحرارة لفترة زمنية محددة. خلال هذه المرحلة، يتم الحفاظ على درجة الحرارة ثابتة لضمان وصول قطعة العمل أو المادة إلى درجة حرارة موحدة وإجراء المعالجة اللازمة في غضون فترة زمنية محددة.
مبدأ عمل وحدة التحكم في درجة الحرارة المنحدرة والنقع
يعتمد مبدأ عمل وحدة التحكم في درجة الحرارة المنحدرة والنقع على خوارزمية PIDوهو بسيط ودقيق للغاية. تنقسم عملية عملها إلى خطوتين:
الخطوة 1: اضبط أولاً درجة حرارة ومدة المقطع الأول، ثم اضبط درجة حرارة ومدة المقطع الثاني، وهكذا حتى المقطع الأخير.
الخطوة 2: بمجرد اكتمال الإعدادات، بالاعتماد على خوارزمية PID، ستقوم وحدة التحكم تلقائيًا بزيادة أو تقليل نسبة الخرج لضبط كفاءة التسخين. كلما ارتفعت قيمة درجة الحرارة/الزمن، ارتفعت نسبة الخرج، والعكس صحيح.
التطبيقات
صناعة المعالجة الحرارية
في عمليات المعالجة الحرارية مثل التبريد والتبريد، يمكن لوحدة التحكم في المنحدر/التبريد التحكم بدقة في التسخين ومعدل التبريد ووقت الاحتفاظ لضمان أداء وجودة المواد المعدنية. على سبيل المثال، أثناء التقسية، يمكن لمعدل التبريد البطيء أن يقلل من الإجهاد الحراري والتشوه في قطعة العمل.
صناعات السيراميك والزجاج
أثناء عملية التلبيد والتلدين لمنتجات السيراميك والزجاج، يمكن أن يؤدي استخدام وحدات التحكم في درجة الحرارة المنحدرة والنقع إلى منع التشقق والتشوه الناجم عن التغيرات السريعة في درجة الحرارة، وبالتالي تحسين جودة المنتج والإنتاج. على سبيل المثال، أثناء عملية تلدين الزجاج، يمكن أن يؤدي معدل التبريد البطيء إلى تحرير الضغط الداخلي في الزجاج تدريجيًا.
صناعة إنتاج البلاستيك
في إنتاج البلاستيك مثل القولبة بالحقن والقولبة بالضغط والبثق والقولبة بالنفخ والتشكيل الحراري، تلعب أجهزة التحكم في درجة الحرارة المنحدرة والنقع دورًا مهمًا للغاية. لنأخذ قولبة الحقن على سبيل المثال لشرح بالتفصيل.
عند استخدام آلة القولبة بالحقن لإنتاج منتجات بلاستيكية عالية الجودة مثل مصدات السيارات وأغطية الأجهزة المنزلية الكبيرة، فإن جهاز التحكم في درجة الحرارة المنحدر والنقع ضروري. مع المنحنى الدقيق للتحكم في درجة الحرارة لجهاز التحكم في درجة حرارة المنحدر والنقع، يمكن صهر المواد الخام البلاستيكية بالكامل وفقًا لخصائصها، ويمكن تقليل توليد الفقاعات أثناء عملية المعالجة.
متعدد الحلقات VS منحدر متعدد الحلقات ووحدة التحكم في درجة الحرارة المنحدرة والنقع
قد يتساءل بعض الأشخاص، هل وحدة التحكم متعددة الحلقات هي وحدة تحكم في المنحدر؟ والإجابة هي لا، وحدة التحكم في درجة الحرارة متعددة الحلقات ووحدة التحكم في درجة الحرارة المنحدرة/النقع هما منتجان مختلفان تمامًا.
يمكن أيضًا فهم جهاز التحكم في درجة الحرارة متعدد الحلقات على أنه جهاز تحكم متعدد القنوات، والذي يحتوي على مدخلات متعددة ومخرجات متعددة في منتج واحد. تكون عدة قنوات مستقلة عن بعضها البعض ولا تتداخل مع بعضها البعض.
بينما يمكن فهم وحدات التحكم في درجة الحرارة المنحدرة والنقع على أنها وحدات تحكم في درجة الحرارة قابلة للبرمجة. العديد من نقاط درجة الحرارة ليست مستقلة عن بعضها البعض. لا يمكن تنفيذ القسم التالي إلا بعد اكتمال القسم السابق.
الخاتمة
باختصار، يُعد جهاز التحكم في درجة الحرارة المنحدر والنقع منتجًا مثاليًا لتطبيقات التحكم في درجة الحرارة المعقدة، حيث يمكنك إعداد منحنيات درجة حرارة متعددة حسب الحاجة.
